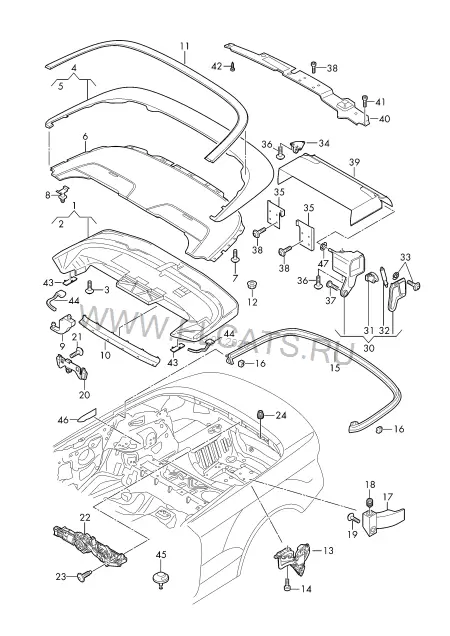

Короб складной крыши | Крышка короба складной крыши — Audi RS5 Cabriolet qu. 2013: схема и номера деталей | Глав Авто
Запчасти
/
Короб складной крыши | Крышка короба складной крыши
Audi · Audi RS5 Cabriolet qu. · 2013
Короб складной крыши | Крышка короба складной крыши
8. Кузов
Детали узла
47
1
Крышка короба складной крыши
8F0 825 177 E
внутрен.
1 шт
2
Уплотнитель
8F0 825 403 C
1 шт
3
Винт с плоской головкой и внутренним Torx
WHT 002 250
TP5X15
16 шт
4
Крышка короба складной крыши | имеется также в цвете:
cнаружи вверху
1 шт
—
грунтован.
8F0 825 279 C GRU
5
Уплотнитель
8F0 825 403 D
9X2535
1 шт
6
Накладка | см. панель иллюстраций:
871-010
7
Винт с полукр.гол. и внут.TORX
N 104 648 02
4X12
4 шт
8
Фиксатор | см. панель иллюстраций:
871-010
9
Упор
8F0 825 563 A
лев.
1 шт
(9)
Упор
8F0 825 564 A
прав.
1 шт
10
Накладка
8F0 825 304
1 шт
11
Молдинг | см. панель иллюстраций:
853-010
12
Шестигранная гайка с буртиком
N 102 058 03
M6
11 шт
13
Петля | см. панель иллюстраций:
871-010
14
Винт с внутренним Torx
8F0 825 283 A
M8X33
2 шт
(14)
Шестигранная гайка с буртиком
N 106 092 04
M8
2 шт
15
Уплотнитель
8F0 825 397 G
1 шт
17
Кронштейн
8F0 825 241 B
лев.
1 шт
(17)
Кронштейн
8F0 825 242 B
прав.
1 шт
18
Упор, регулируемый
8F0 825 377
2 шт
19
Винт с полукр.гол. и внут.TORX
N 910 423 02
M6X16
4 шт
20
Запорная скоба
8F0 825 839 A
1 шт
21
Винт с плоской головкой и внутренним Torx
WHT 005 492
M6X16
2 шт
22
Замок
8F0 825 823 F
1 шт
23
Винт с цилиндрической головкой с внутренним многогранником
N 910 600 01
M8X10,2X20-W
2 шт
-
Стопорное кольцо
N 108 229 01
1 шт
30
Опорный кронштейн
8F0 825 175 B
лев.
1 шт
31
Электродвигатель
8F0 901 119
лев.
1 шт
32
Демпфирующий элемент
8F0 825 373
лев.
1 шт
33
Набор мелких деталей
8F0 898 160
1 шт
34
Опорный кронштейн
8F0 825 176 A
прав.
1 шт
35
Направляющая
8F0 825 173 A
лев.
1 шт
(35)
Направляющая
8F0 825 174 A
прав.
1 шт
36
Винт со скруг.цил.гол., внутр. Torx, самостопорящийся
N 907 371 05
M6X12
5 шт
37
Винт с полукр.гол. и внут.TORX
N 107 148 01
M6X18
1 шт
38
Винт с полукр.гол. и внут.TORX
N 907 809 04
M6X16-H
8 шт
39
Короб складной крыши | см. панель иллюстраций:
863-070
40
Антенна | см. панель иллюстраций:
035-010
41
Винт с цилиндр. скруглённой головкой Torx
N 106 839 01
6X12
2 шт
42
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
1 шт
43
Защитная оболочка | Крышка короба складной крыши
8F0 825 339 A
слева и справа
2 шт
44
Уплотнитель
8F0 825 129
лев.
1 шт
(44)
Уплотнитель
8F0 825 130
прав.
1 шт
45
Втулка
4H0 915 143
16,5
2 шт
46
Защитная плёнка (самоклеящаяся)
8F0 853 843
лев.
1 шт
(46)
Защитная плёнка (самоклеящаяся)
8F0 853 844
прав.
1 шт
