Коммутац. бл., гнездо предох- ранителя, колодка реле и реле | Блок управления бортовой сети | Диагностический интерфейс шин данных — Audi TT/TTS Coupe/Roadster 2013: схема и номера деталей | Глав Авто Запчасти / Коммутац. бл., гнездо предох- ранителя, колодка реле и реле | Блок управления бортовой сети | Диагностический интерфейс шин данных Audi · Audi TT/TTS Coupe/Roadster · 2013 Коммутац. бл., гнездо предох- ранителя, колодка реле и реле | Блок управления бортовой сети | Диагностический интерфейс шин данных 9. Электрика

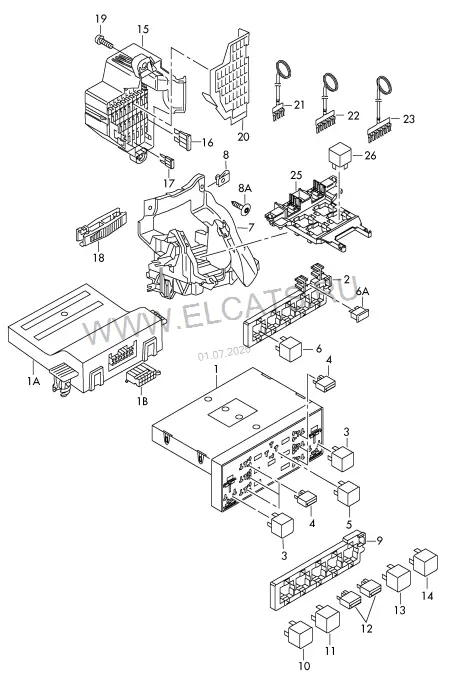

Детали узла 48
1 Блок управления бортовой сети | см. панель иллюстр., поз.: 907-002,1 1A Диагностический интерфейс шин данных | D >> - 27.05.2013 7N0 907 530 AG 1 шт (1A) Диагностический интерфейс шин данных | D - 27.05.2013>> 7N0 907 530 AL 1 шт 1B Корпус плоского разъёма с фиксатором контактов | Штуцер | Диагностический интерфейс шин данных 8E0 972 420 20-ти штекерн. | красн. 1 шт 2 Блок реле 1K1 937 503 ЛВPЛ 1 шт (2) Блок реле 1K2 937 503 A ПPPЛ 1 шт 6 Реле | для топливного насоса | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 C 2.1/646 | 404 1 шт (6) Реле | Розетка | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 C 2.2/646 | 404 1 шт (6) Реле | Дополнительный отопитель | Месот реле/№ обозн.: 4H0 951 253 3/644 1 шт (6) Реле | Реле стартера | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 A 40A | 4/645 | 643 1 шт (6) Реле | Ветрозащитный экран | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 C 5.1/646 | 404 1 шт (6) Реле | Ветрозащитный экран | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 C 5.2/646 | 404 1 шт 6A Термопредохранитель | для а/м с электрической регу- лировкой сидений 443 937 105 A 30A-светл-зел- 1 шт 7 Крепёжная пластина | см. панель иллюстр., поз.: 971-080,20 1 шт 7 Держатель 8P2 907 348 ПPPЛ 1 шт 8 Пластинчатая гайка N 903 425 04 M6X19,5X18 2 шт 8A Винт с шестигранной головкой, буртиком и внутренним Torx N 910 799 01 M6X20 | ЛВPЛ 2 шт (8A) Шестигранная гайка с буртиком N 015 082 10 M6 | ПPPЛ 2 шт 9 Блок реле 1K0 937 503 A c 5-ю гнездами 1 шт 10 Реле | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 A KL.15 40A | 1/645 | 643 11 Реле | Заднее стекло с обогревом | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 A 40A | 2/645 | 643 1 шт 12 Реле | для звукового сигнала | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 C 3.1/646 | 404 1 шт (12) Реле | для омывателя фар | Месот реле/№ обозн.: | использовать для номера реле: 4H0 951 253 C 3.2/646 | 404 1 шт (15) Блок предохранителей | см. панель иллюстр., поз.: 971-080,8 1 шт 16 Нож.предохр. 19/2x5 N 017 131 11 10A -красный- X шт (16) Нож.предохр. 19/2x5 N 017 131 12 15A -голубой- X шт (16) Нож.предохр. 19/2x5 N 017 131 13 20A -желтый- X шт (16) Нож.предохр. 19/2x5 N 017 131 14 25A -прозрачн- X шт (16) Нож.предохр. 19/2x5 N 017 131 25 30A-светл-зел- X шт (16) Нож.предохр. 19/2x5 N 017 131 16 5A-светло-кор- X шт (16) Нож.предохр. 19/2x5 N 017 131 17 3A-фиолетовый- X шт (16) Нож.предохр. 19/2x5 N 017 131 18 7,5A-коричнев- X шт (16) Нож.предохр. 19/2x5 N 017 131 19 1A -черный- X шт (16) Нож.предохр. 19/2x5 N 017 131 20 40A-оранжевый- X шт 17 Нож.предохр. 10/2x2,8 N 102 615 01 5A-светло-кор- X шт (17) Нож.предохр. 10/2x2,8 N 102 615 02 7,5A-коричнев- X шт (17) Нож.предохр. 10/2x2,8 N 102 615 03 10A -красный- X шт (17) Нож.предохр. 10/2x2,8 N 102 615 07 15A -голубой- X шт (17) Нож.предохр. 10/2x2,8 N 102 615 08 20A -желтый- X шт 18 Инструмент для плоского предохранителя 8D0 941 802 1 шт 19 Винт с цил.скруг.гол. Torx N 908 074 07 M5X18 2 шт 21 Перемычка | Зажим | для пров. с попер. сеч.: 3C0 937 524 E 3 отсека | 75 | 6MM | черный/желтый 1 шт (21) Перемычка | Зажим | для пров. с попер. сеч.: 1K0 937 524 B 3 отсека | 15 | 4MM | черн. 1 шт 22 Перемычка | Зажим | для пров. с попер. сеч.: 3C0 937 524 L c 5-ю гнездами | 15 | 4MM | черн. 1 шт 23 Перемычка | Зажим | для пров. с попер. сеч.: 1K0 937 524 с 6-ю гнездами | 30 | 6MM | красн. 1 шт (23) Перемычка | Зажим | для пров. с попер. сеч.: | для пров. с попер. сеч.: | также использовать для: 3C0 937 524 G с 6-ю гнездами | 30 | 6MM | красн. | красный/черный | 4MM 1 шт (23) Перемычка | Зажим | для пров. с попер. сеч.: | также использовать для: 1K0 937 524 E с 6-ю гнездами | 15 | 4MM | черн. | красный/черный 1 шт - 1 к-т нож. предохранителей 8L0 998 131 X шт
