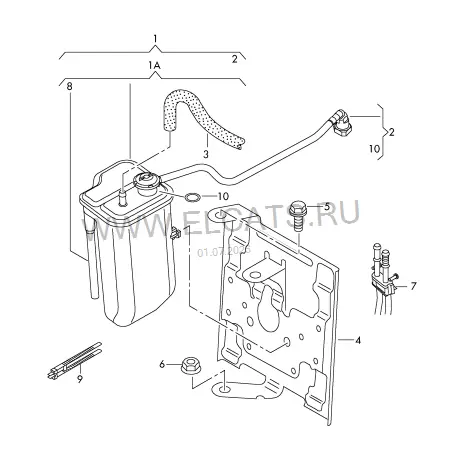

Адсорбер | Вентиляционный шланг — Audi TTRS Coupe/Roadster 2013: схема и номера деталей | Глав Авто
Запчасти
/
Адсорбер | Вентиляционный шланг
Audi · Audi TTRS Coupe/Roadster · 2013
Адсорбер | Вентиляционный шланг
2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
14
1
Адсорбер | не для этой модели
1A
Адсорбер | при необх. использов. с:
1K0 201 801 E
1J0 201 246 B
1 | 1 шт
-
Клапан
1J0 201 246 B
1 шт
(2)
Вентиляционный шланг | D >> - 22.09.2011 | при необх. использов. с:
8J0 201 182 F
N 910 203 01 | 1J0 201 246 B
1 | 1 шт
(2)
Вентиляционный шланг | D - 22.09.2011>> | при необх. использов. с:
8J0 201 182 J
N 910 203 01 | 1J0 201 246 B
1 | 1 шт
-
Пружинный хомут
N 910 203 01
14,5X12
2 шт
(3)
Соединительный шланг | см. панель иллюстраций:
133-034
4
Кронштейн
1K0 201 827 A
справа спереди
1 шт
5
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
2 шт
6
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
7
Топливопровод (трубка) с вентиляц.магистралью (трубка) | см. панель иллюстраций:
201-020
8
не является запчастью | см. поз.:
1
9
Кабельная стяжка, двойная
4A0 820 199
X шт
10
Манжетное уплотнение
N 028 223 1
25X2,5
1 шт
