Насос вторичного воздуха — Audi A6/S6/Avant quattro 2012: схема и номера деталей | Глав Авто
Запчасти
/
Насос вторичного воздуха
Audi · Audi A6/S6/Avant quattro · 2012

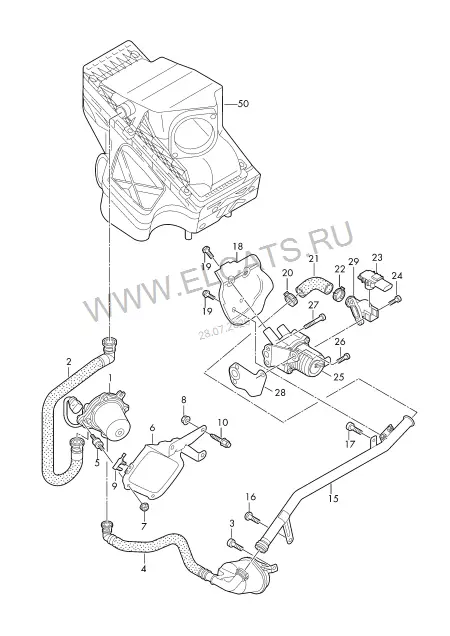

Насос вторичного воздуха
1. Двигатель, Сцепление
Детали узла
29
1
Насос вторичного воздуха
07K 959 253 B
1 шт
2
Соединительный шланг
4G0 133 889 H
1 шт
3
Центров.винт с внутр. TORX
N 105 242 02
M10X12
1 шт
4
Соединительный шланг
06H 133 817 B
1 шт
5
Резиновая опора
06A 133 567 K
3 шт
6
Кронштейн насоса
4G0 906 617 G
1 шт
7
Шестигранная гайка с буртиком
N 015 082 10
M6
3 шт
8
Шестигранная гайка с буртиком
N 103 401 03
M8
3 шт
9
Кронштейн корпуса разъёма
1J0 906 029 A
1 шт
10
Приклёпываемая шпилька
N 911 998 01
M8X19,2
3 шт
15
Соединительная трубка | D >> - 18.06.2012
06H 133 607 C
1 шт
(15)
Соединительная трубка | D - 18.06.2012>>
06H 133 607 E
1 шт
16
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
1 шт
17
Центров.винт с внутр. TORX
N 105 242 02
M10X12
1 шт
18
Экран
06H 253 243 A
1 шт
19
Винт с 6-гр.головк.с буртиком
N 903 194 04
M6X12
4 шт
20
Хомут
N 101 662 01
30,1X7X0,60
1 шт
21
Угловой соединитель шлангов
06H 133 817
1 шт
22
Пружинный хомут
N 911 061 01
30X12
1 шт
23
Датчик давления | D >> - 15.07.2013
06E 906 052
1 шт
23
Датчик давления | D - 15.07.2013>> - 03.11.2014
06K 906 052
1 шт
23
Датчик давления | D - 03.11.2014>>
06L 906 052
1 шт
24
Винт с цилиндрической головкой с внутренним шестигранником
N 106 225 02
M5X12
2 шт
25
Комбинированный клапан
06H 131 097 C
1 шт
26
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18
1 шт
27
Винт с полукр.гол. и внут.TORX
N 106 221 01
M6X65
2 шт
28
Уплотнитель
06J 131 120 B
1 шт
29
Адаптер
06H 131 166
1 шт
50
Воздушный фильтр | см. панель иллюстр., поз.:
133-020,1
