Жидкостное охлаждение — Audi A7 Sportback 2012: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A7 Sportback · 2012

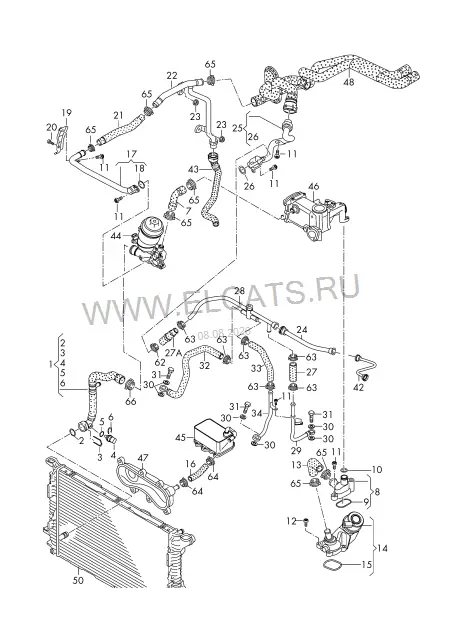

Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
50
1
Шланг ОЖ с быстроразъёмной муфтой
4G0 121 049 L
прав.
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
1 шт
3
Пружинный фиксатор
4E0 121 142
38MM
1 шт
4
Датчик температуры ОЖ
06A 919 501 A
1 шт
5
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
6
Пружинный фиксатор
032 121 142
1 шт
7
Шланг системы охлаждения
059 121 103 H
1 шт
8
Промежуточный фланец
059 121 506 H
1 шт
9
Манжетное уплотнение
059 121 149 E
1 шт
10
Уплотнительное кольцо
N 908 091 02
16X2
1 шт
11
Винт с полукр.гол. и внут.TORX
N 104 514 08
M6X16
X шт
12
Винт с плоской головкой
N 105 540 05
M6X35
3 шт
13
Шланг системы охлаждения
059 121 625 C
1 шт
14
Pегулирующий клапан
059 121 737 R
1 шт
15
Манжетное уплотнение
059 121 149 B
1 шт
16
Шланг системы охлаждения
059 121 073 P
1 шт
17
Трубопровод системы охлаждения
059 121 075 DJ
1 шт
18
Уплотнительное кольцо
059 121 437
19,5X3
1 шт
19
Держатель
059 121 093 E
1 шт
20
Винт с цилиндрической головкой с внутренним многогранником
N 106 449 01
M8X18
1 шт
21
Шланг системы охлаждения
4G0 819 374 G
справа снаружи
1 шт
22
Трубопровод системы охлаждения
4G0 819 377 K
1 шт
23
Винт с полукруглой головкой
WHT 003 841
M6GFX14
1 шт
(23)
Винт с шестигранной головкой
N 010 217 23
M6X20
1 шт
24
Трубопровод системы охлаждения
059 121 731 D
1 шт
25
Трубопровод системы охлаждения
059 121 065 CP
1 шт
26
Уплотнительное кольцо
N 908 091 02
16X2
1 шт
27
Шланг системы охлаждения
059 121 055 K
8MM
2 шт
27A
Шланг системы охлаждения
059 121 056 G
8MM/10MM
2 шт
28
Трубопровод системы охлаждения
059 121 086 AH
1 шт
29
Трубопровод системы охлаждения
059 121 399 K
1 шт
30
Манжетное уплотнение
N 013 807 6
8X11,5
X шт
31
Пустотелый болт
N 910 438 01
8
X шт
32
Шланг системы охлаждения
059 121 454 D
1 шт
33
Шланг системы охлаждения
059 121 453 D
1 шт
34
Вентиляционная трубка
059 121 465 B
1 шт
42
Вентиляционная трубка | см. панель иллюстраций:
121-025
43
Шланг системы охлаждения | см. панель иллюстраций:
121-025
44
Масляный фильтр с фланцем | см. панель иллюстраций:
115-055
45
Масляный радиатор | см. панель иллюстраций:
115-055
46
Pадиатор рециркуляции ОГ | см. панель иллюстраций:
131-013
47
Крышка | см. панель иллюстраций:
103-052
48
Шланг системы охлаждения | см. панель иллюстраций:
819-060
(48)
Шланг системы охлаждения | см. панель иллюстраций:
261-050
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
62
Пружинный хомут
N 907 702 01
17X12
X шт
63
Пружинный хомут
N 906 867 01
14X12
X шт
64
Пружинный хомут
N 906 869 02
23X12
X шт
65
Пружинный хомут
N 906 870 01
27X12
X шт
66
Пружинный хомут
N 909 265 01
47X12
X шт
