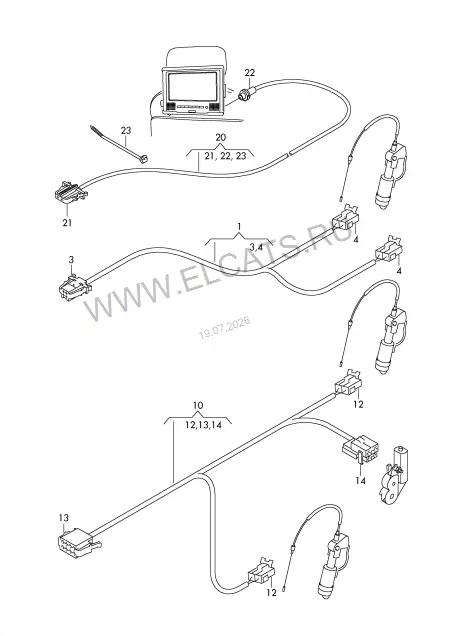

Audi · Audi Q7 · 2012Жгут проводов для регулировки спинки и поясничного подпора | Жгут проводов мультимедиа-устройств
9. Электрика
Детали узла22
1Жгут проводов электрорегу- лировки поясничного подпора8E0 971 447 Cлев.1 шт(1)Жгут проводов электрорегу- лировки поясничного подпора4L0 971 447 Aправ.1 шт—* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ3Разъём для плоских клемм | Соединительная муфта | Жгут проводов каркаса сиденья3B0 972 7224-штекерн. | черн.2 шт4Корпус плоского разъёма с фиксатором контактов | Штуцер | Эл.двиг. поясничного подпора7L0 972 6232-штекерн.4 шт10Жгут проводов для регулировки спинки и поясничного подпора8E0 971 447 Dслева и справа2 шт(10)Жгут проводов для регулировки спинки и поясничного подпора8E0 971 447 Dлев.1 шт(10)Жгут проводов для регулировки спинки и поясничного подпора4L0 971 447 Cслева и справа2 шт(10)Жгут проводов для регулировки спинки и поясничного подпора4L0 971 447 Cлев.1 шт(10)Жгут проводов для регулировки спинки и поясничного подпора4L0 971 447 Dправ.1 шт—* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ12Корпус плоского разъёма с фиксатором контактов | Штуцер | Эл.двиг. поясничного подпора7L0 972 6232-штекерн.4 шт(12)Разъём для плоских клемм | Штуцер | Эл.двиг. поясничного подпора3B0 972 7224-штекерн. | черн.4 шт13Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов каркаса сиденья3B0 972 7248-штекерн. | черн.2 шт14Корпус плоского разъёма с фиксатором контактов | Штуцер | Электродвиг. регул. спинки3B0 959 7434-штекерн. | черн.2 шт(20)Жгут проводов мультимедиа-устройств4L0 971 366 A2 шт—* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ(21)Корпус разъема под плоские контакты с их фиксацией3B0 972 7122-штекерн.1 шт22Втулка | не является запчастью23Кабел. стяжка с зажим. цоколем | для толщины усилителя: | (Зажимной цоколь поворотный)3D0 971 838 M4,6X200 | 1-3MMX шт(23)Зажим для жгута проводов | для сверления/толщ. материала:6Q0 971 848 P6X10/0,6-2,5MMX шт(23)Кронштейн корпуса разъёма1K0 971 848 L1 шт
