Тормозная трубка | Тормозной шланг — Audi RS3 Sportback/Lim. 2012: схема и номера деталей | Глав Авто
Запчасти
/
Тормозная трубка | Тормозной шланг
Audi · Audi RS3 Sportback/Lim. · 2012

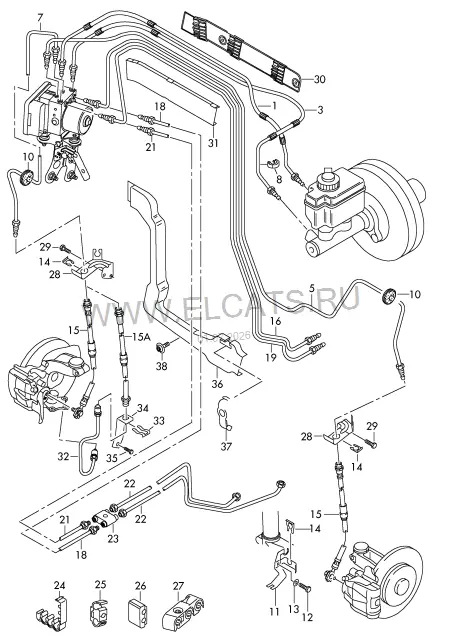

Тормозная трубка | Тормозной шланг
6. Колеса, Тормозная система
Детали узла
30
1
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8P1 614 739 A
ЛВPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8P2 614 739
ПPPЛ
1 шт
3
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8P1 614 740 A
ЛВPЛ
1 шт
(3)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | при необх. использов. с:
8P2 614 740
ПPPЛ | 1J0 611 853 A
1 | 1 шт
5
Тормозная трубка от гидравл. системы к тормозному шлангу
8P1 614 723
слева ЛВPЛ
1 шт
(5)
Тормозная трубка от гидравл. системы к тормозному шлангу
8P2 614 723
слева ПPPЛ
1 шт
7
Тормозная трубка от гидравл. системы к тормозному шлангу
8P1 614 724
справа ЛВPЛ
1 шт
(7)
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с:
8P2 614 724 B
справа ПPPЛ | 1J0 611 853
1 | 1 шт
-
Держатель
1J0 611 853
ПPPЛ
1 шт
8
Проставка
1J0 611 853 A
ПPPЛ
1 шт
10
Втулка
1K0 611 751
X шт
(11)
Кронштейн тормозного шланга
8J0 611 841 D
лев.
1 шт
(11)
Кронштейн тормозного шланга
8J0 611 842 D
прав.
1 шт
12
Винт с 6-гр.головк.с буртиком
N 902 452 10
M6X10
2 шт
14
Держатель шланга
191 611 715
4 шт
(15)
Тормозной шланг
8J0 611 701 F
2 шт
(16)
Тормозная трубка от гидравл. системы к тормозному шлангу
1K1 614 741 AE
слева ЛВPЛ
1 шт
(16)
Тормозная трубка от гидравл. системы к тормозному шлангу
1K2 614 741 AG
слева ПPPЛ
1 шт
(19)
Тормозная трубка от гидроблока к соединению
1K1 614 742 AD
справа ЛВPЛ
1 шт
(19)
Тормозная трубка от гидроблока к соединению
1K2 614 742 AB
справа ПPPЛ
1 шт
24
Держатель
1J0 611 797 E
3 отсека | ПPPЛ
1 шт
25
Фиксатор
8K0 611 797 D
2 отсека
1 шт
26
Держатель
1H0 611 797
X шт
27
Держатель тормоз. трубопровода
8K0 611 797 E
3 отсека
X шт
28
Кронштейн тормозного шланга
1K0 611 845 B
лев.
1 шт
(28)
Кронштейн тормозного шланга
1K0 611 846 B
прав.
1 шт
(30)
Кожух тормозных трубопроводов
1K1 611 716
ЛВPЛ
1 шт
(30)
Кожух тормозных трубопроводов
1K2 611 716
ПPPЛ
1 шт
(31)
Кожух тормозных трубопроводов
1K1 611 732 F
ПPPЛ
1 шт
36
Кожух тормозных трубопроводов
1K1 611 732 B
ЛВPЛ
1 шт
