Pаспределительный вал, клапаны — Audi TT/TTS Coupe/Roadster 2012: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Audi · Audi TT/TTS Coupe/Roadster · 2012

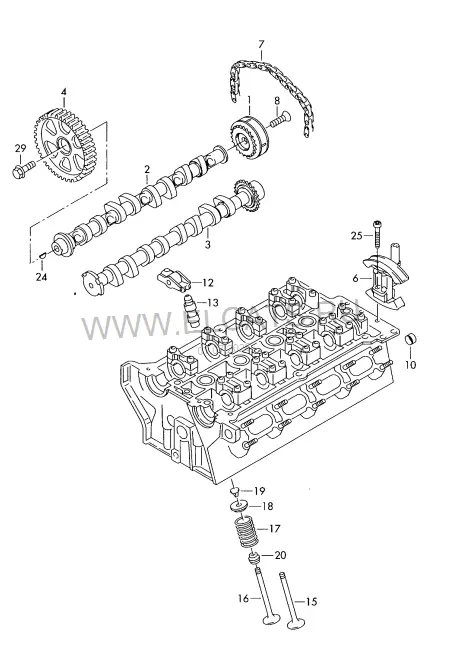

Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
23
(1)
Регулятор фаз газораспр-я
06F 109 088 J
1 шт
(2)
Распределительный вал
06F 109 102 D
Выпуск
1 шт
(2)
Распределительный вал
06F 109 102 D
Выпуск
1 шт
(3)
Распределительный вал
06F 109 101 H
Впуск
1 шт
(3)
Распределительный вал
06F 109 101 H
Впуск
1 шт
4
Зубчатый шкив
06D 109 111 B
1 шт
(6)
Натяжитель цепи
06F 109 217 A
1 шт
(7)
Цепь привода ГРМ
06D 109 229 B
1 шт
8
Винт с потайной головкой с внутр. многогранником
06D 109 281 D
M12X1,25X33
1 шт
(10)
Толкатель
06D 109 309 C
1 шт
(12)
Качающ. рычаг клапана
06E 109 417 S
16 шт
(13)
Гидрокомпенсатор
022 109 423 D
16 шт
(15)
Впускной клапан
06D 109 601 M
8 шт
(16)
Выпускной клапан
06D 109 611 H
8 шт
(17)
Пружина клапана
06E 109 623 H
Впуск
8 шт
(17)
Пружина клапана
06F 109 623
Выпуск
8 шт
(18)
Тарелка пружины
06E 109 641 A
16 шт
19
Сухарь
036 109 651
32 шт
20
Маслосъёмный колпачок | при необх. использов. с:
036 109 675 A
6MM | 100 109 001 B
16 | X шт
24
Сегментная шпонка
N 012 708 2
4X5
1 шт
(25)
Винт с полукр.гол. и внут.TORX
N 101 243 08
M6X20
3 шт
(29)
Винт с шестигр.гол.(с шайбой)
N 909 879 02
M10X1X35
1 шт
-
Монтажная втулка | красный
100 109 001 B
6X20
X шт
