OIL PUMP (636.930 TYP OM 636.VII BM 636.930) / OIL PUMP AND LUBRICATING OIL PIPES — Mercedes-Benz TYP 180b 120.101: схема и номера деталей | Глав Авто
Запчасти
/

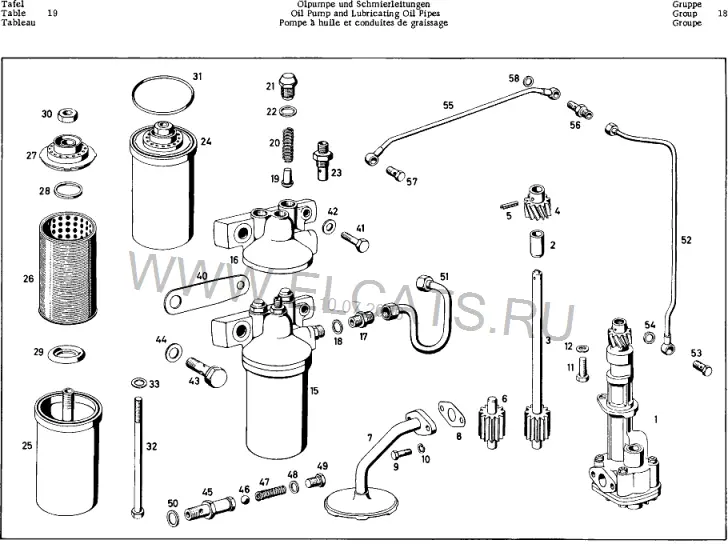

OIL PUMP (636.930 TYP OM 636.VII BM 636.930) / OIL PUMP AND LUBRICATING OIL PIPES
Mercedes-Benz · TYP 180b · 120.101
OIL PUMP (636.930 TYP OM 636.VII BM 636.930) / OIL PUMP AND LUBRICATING OIL PIPES
OIL PUMP (621.914 TYP OM 621.IV BM 621.914) [Z11]
Детали узла
57
0
Код заменен на
35B003DD
code_image=http://www.elcats.ru/Codes.ashx?Key=fFTvtSIE1C8xUfqs7o3fz7KcHbU5CWsfYIQ6H%2bE1Ga8%3d
0
OIL PUMP WITHOUT SUCTION PIPE Код заменен на
881003DF
code_image=http://www.elcats.ru/Codes.ashx?Key=fFTvtSIE1C8xUfqs7o3fz8gmHWaXHQs45akoN%2bkWvvU%3d
1
OIL PUMP WITHOUT SUCTION PIPE
27A003DD
code_image=http://www.elcats.ru/Codes.ashx?Key=fFTvtSIE1C8xUfqs7o3fz9434GJ1l7zCJzMJvC7Cxnw%3d
1 шт
10
LOCK WASHER B 6 DIN 127 SUCTION PIPE TO OIL PUMP
78500496
Комментарии: [008] | code_image=http://www.elcats.ru/Codes.ashx?Key=SKO%2bLrWr4NWccQeL5KyjyZ0xvsBM6pW7z1BOeg4J8p0%3d
2 шт
11
HEX. HEAD SCREW M 8X20 DIN 933-8 G OIL PUMP TO CYLINDER CRANKCASE
C2300499
code_image=http://www.elcats.ru/Codes.ashx?Key=f8qgQ985%2fCXmbOS9yN4PR6PKoU7DDBf%2btekLcVB%2fYaw%3d
1 шт
12
SPRING WASHER B 8 DIN 137 OIL PUMP TO CYLINDER CRANKCASE
9B300496
code_image=http://www.elcats.ru/Codes.ashx?Key=FCLSbecmavsxYwzhM4fWh35dHZxNG16tfkncG%2bEpdaA%3d
1 шт
15
OIL FILTER
8DB00007
code_image=http://www.elcats.ru/Codes.ashx?Key=I6F9YcNiqdriaERPkfLk5oL%2fdmD3mfuY%2bRQLk0t1EfM%3d
1 шт
16
OIL FILTER
10000137
code_image=http://www.elcats.ru/Codes.ashx?Key=q5D30HZljOKD9SClaK7PqghZhjrUpmYI0XiXORxwe1k%3d
1 шт
17
SCREW FITTING 8 DIN 7627 FOR OIL PRESSURE PIPE
5FC0049F
code_image=http://www.elcats.ru/Codes.ashx?Key=5w%2fChj29f9J5ORj5rARinABbF6Kxc1NF2H04ZKTyNZg%3d
1 шт
18
SEAL RING D 14X20 DIN 7603 AL FOR OIL PRESSURE PIPE
5D4004A0
code_image=http://www.elcats.ru/Codes.ashx?Key=GgDbOZtPocXCb1is4gCtyBPm3w6si3RcuBKSBb15%2bOA%3d
1 шт
19
VALVE CONE FOR OIL PRESSURE RELIEF VALVE
3D300137
code_image=http://www.elcats.ru/Codes.ashx?Key=Mft1tjXqYYhWbsa6K%2f0eU23D9UxFnJmA5%2bJbV2IyiTA%3d
2 шт
2
BEARING BUSHING
6EA000EA
code_image=http://www.elcats.ru/Codes.ashx?Key=dEPXuykgpU7B6NLpGyTrDVEbSXkT3kBi3uM%2fK%2fvKMDE%3d
1 шт
2
DRIVE SHAFT Код заменен на
352003DD
code_image=http://www.elcats.ru/Codes.ashx?Key=fFTvtSIE1C8xUfqs7o3fz%2fuzq0RutALQrgzggY6gUes%3d
20
SPRING FOR OIL PRESSURE RELIEF VALVE
E7900138
code_image=http://www.elcats.ru/Codes.ashx?Key=qkeb6y27apBaU1F4iCU8I2J2m%2bLPka1ygVNiqYVtk1A%3d
2 шт
21
SCREW PLUG FOR OIL PRESSURE RELIEF VALVE
56500137
code_image=http://www.elcats.ru/Codes.ashx?Key=Mft1tjXqYYhWbsa6K%2f0eUwsB6a1p3%2fyqDgR5UXQWB8I%3d
2 шт
22
SEAL RING D 18X22 DIN 7603 AL FOR OIL PRESSURE RELIEF VALVE
1550049F
code_image=http://www.elcats.ru/Codes.ashx?Key=bSnVUkH2y5iOv0CWRklelcvMjVwUd%2bhmxYFh16QcfOs%3d
2 шт
23
SCREW FITTING FOR OIL PRESSURE GAUGE LINE
4A500137
code_image=http://www.elcats.ru/Codes.ashx?Key=Mft1tjXqYYhWbsa6K%2f0eU4Z5rvm%2bqe8MeOkhg9ux7hY%3d
1 шт
24
HOUSING
67300008
code_image=http://www.elcats.ru/Codes.ashx?Key=I6F9YcNiqdriaERPkfLk5tlt3cTJt6pbGRz7MlvGw54%3d
1 шт
25
HOUSING
86300007
code_image=http://www.elcats.ru/Codes.ashx?Key=I6F9YcNiqdriaERPkfLk5qiw5oiUPGUyLNhTjeiDrzA%3d
1 шт
26
COIL
4D600007
code_image=http://www.elcats.ru/Codes.ashx?Key=I6F9YcNiqdriaERPkfLk5v3irzEZiLrZ1Ei6DOZtoQI%3d
1 шт
27
DISCHARGE CAP
56F00007
code_image=http://www.elcats.ru/Codes.ashx?Key=I6F9YcNiqdriaERPkfLk5jW2TrBjEB4rK1%2b9v5Ct28c%3d
1 шт
28
SEAL RING
69B00007
code_image=http://www.elcats.ru/Codes.ashx?Key=I6F9YcNiqdriaERPkfLk5kXpay0ld%2fGz4SGaU9KRm7c%3d
1 шт
29
GASKET
7EB00007
code_image=http://www.elcats.ru/Codes.ashx?Key=I6F9YcNiqdriaERPkfLk5hv%2fDo5A48gHBGaDlAbPJgY%3d
1 шт
3
DRIVE SHAFT
7AE00137
code_image=http://www.elcats.ru/Codes.ashx?Key=q5D30HZljOKD9SClaK7PqgbZ2CH%2fLQCmfXjK%2f%2ft8e1U%3d
1 шт
30
HEX. NUT
6A300047
code_image=http://www.elcats.ru/Codes.ashx?Key=diPViVXk5A3NiVu2GqV2krd4NOaHFuJvhV1PdvDo9DQ%3d
1 шт
31
SEAL RING OIL FILTER HOUSING UPPER PART TO LOWER PART
96100137
code_image=http://www.elcats.ru/Codes.ashx?Key=V%2bd3k3E9XZZM3vJGfCyyYmbpCwh%2biKk%2b9oxezFALPqE%3d
1 шт
32
HEX. HEAD SCREW M 10X1X160 DIN 960-8 G
9F40049A
code_image=http://www.elcats.ru/Codes.ashx?Key=YjNrC6zKzQscFCTeRp%2fqVkce%2bte60ECVcV2%2flekwlk4%3d
1 шт
33
SEAL RING D 10X16 DIN 7603 A1
FA80049E
code_image=http://www.elcats.ru/Codes.ashx?Key=jerTQPErW6mLJMlOKHUMr3rqfOZEdIr6Sd17dxBF88M%3d
1 шт
4
HELICAL GEAR, 11 TEETH
051000EA
code_image=http://www.elcats.ru/Codes.ashx?Key=dEPXuykgpU7B6NLpGyTrDQivdmAi5MFw0IjW63fJyv8%3d
1 шт
40
GASKET OIL FILTER TO CYLINDER CRANKCASE
E33003DC
code_image=http://www.elcats.ru/Codes.ashx?Key=BsvOpW7u5aecyoaUWo6vtqM0J6SsSuSsjhkX18YaZRE%3d
1 шт
41
HEX. HEAD SCREW M 8X35 DIN 931-8 G OIL FILTER TO CYLINDER CRANKCASE
2BD00499
code_image=http://www.elcats.ru/Codes.ashx?Key=U5y55M6tfzeB8hoAFVWP%2bV1hoFO%2fk6zbr%2f2xSpypp%2bQ%3d
1 шт
42
WASHER 8, 4 DIN 125 OIL FILTER TO CYLINDER CRANKCASE
3A300497
code_image=http://www.elcats.ru/Codes.ashx?Key=sI8est%2fYHUhZpq7hJoE6g1oV1ep7pa%2ffAQ%2bNrsODINE%3d
1 шт
43
HOLLOW SCREW OIL FILTER TO CYLINDER CRANKCASE
66A00137
code_image=http://www.elcats.ru/Codes.ashx?Key=4JGNBdLdN9elETV77DuMmqBoYEqrCiKtwgZiGweOmtY%3d
1 шт
44
SEAL RING OIL FILTER TO CYLINDER CRANKCASE
CCF003DE
code_image=http://www.elcats.ru/Codes.ashx?Key=i4EzAViZ%2bmCF8l4mcBHJrLvncffEs0XIEhebyeShmIg%3d
1 шт
45
OIL PRESSURE RELIEF VALVE AT CYLINDER CRANKCASE
1E3000EA
code_image=http://www.elcats.ru/Codes.ashx?Key=rNNKNzucZ8VsJ%2fDn9QSZGCZOxPNnUqd240o2CSI0lC8%3d
1 шт
46
BALL 11/32" III DIN 5401
D690049D
code_image=http://www.elcats.ru/Codes.ashx?Key=q24RuBabGetbOW08bnZ6Ecxbn4HgtcpBpS1cSkvatZo%3d
1 шт
47
SPRING
506000EB
code_image=http://www.elcats.ru/Codes.ashx?Key=YGHKYQPbcK8R%2fh0V2kF3gGO40LEXtc%2bqRtkxpIu%2fdoc%3d
1 шт
48
SEAL RING A 12X16 DIN 7603 CU
09B0049F
code_image=http://www.elcats.ru/Codes.ashx?Key=vHjLSRQrWju4qm8PD5fK%2fgup9BLPZH%2bQkRq5GHXN5X0%3d
1 шт
49
SCREW PLUG
17E000EC
code_image=http://www.elcats.ru/Codes.ashx?Key=8pr2LClwwxwppOe6bW8K0jnorYnpFs5N1kkUc5dUiWc%3d
1 шт
5
TIGHTENING PIN 4X20 DIN 1481 HELICAL GEAR TO DRIVE SHAFT
1750049D
code_image=http://www.elcats.ru/Codes.ashx?Key=3YUmd9Jb4H4XVO8e8fii8CBbcxbPuh1Gf5yhsT2gWEU%3d
1 шт
50
SEAL RING D 14X20 DIN 7603 AL OIL PRESSURE RELIEF VALVE TO CYLINDER CRANKCASE
5D4004A0
code_image=http://www.elcats.ru/Codes.ashx?Key=GgDbOZtPocXCb1is4gCtyBPm3w6si3RcuBKSBb15%2bOA%3d
1 шт
51
OIL PIPE FROM CYLINDER CRANKCASE TO OIL FILTER
31900137
code_image=http://www.elcats.ru/Codes.ashx?Key=q5D30HZljOKD9SClaK7PqlDgYwuu%2fx9u1RjwUiDuHvc%3d
1 шт
52
OIL PIPE FROM CYLINDER CRANKCASE TO CYLINDER HEAD
20B003DD
code_image=http://www.elcats.ru/Codes.ashx?Key=fFTvtSIE1C8xUfqs7o3fz5cxZYVTq1fdSzoE02W5FEA%3d
1 шт
53
HOLLOW SCREW A 3 DIN 7623 OIL PIPE TO CYLINDER CRANKCASE
3920049F
code_image=http://www.elcats.ru/Codes.ashx?Key=IFW8i1XbQ59Z24HWbkA7pu%2bOe94kJT8Z7aSmwq4b1t8%3d
1 шт
54
SEAL RING A 8X12 DIN 7603 AL OIL PIPE TO CYLINDER CRANKCASE
5BF004A0
code_image=http://www.elcats.ru/Codes.ashx?Key=P1JbIV%2faLjNWgUYYfT9JPILQhgm8gPPa7q%2bdEB5aCiw%3d
2 шт
55
OIL PIPE FOR ROCKER ARM LUBRICATION AT CYLINDER HEAD
208003DD
code_image=http://www.elcats.ru/Codes.ashx?Key=fFTvtSIE1C8xUfqs7o3fz0ddgtCrA%2bXhmZDUkCN1Gb4%3d
1 шт
56
HOLLOW SCREW FITTING 3 DIN 7624 OIL PIPE TO CYLINDER HEAD
C9A004A0
code_image=http://www.elcats.ru/Codes.ashx?Key=iSm60erhs6yIeXKmK7hB6ph5qT%2fd30e7SOl3ZEi1rgY%3d
1 шт
57
HOLLOW SCREW A 3 DIN 7623 OIL PIPE TO CYLINDER HEAD
3920049F
code_image=http://www.elcats.ru/Codes.ashx?Key=IFW8i1XbQ59Z24HWbkA7pu%2bOe94kJT8Z7aSmwq4b1t8%3d
1 шт
58
SEAL RING A 8X12 DIN 7603 AL OIL PIPE TO CYLINDER HEAD
5BF004A0
code_image=http://www.elcats.ru/Codes.ashx?Key=P1JbIV%2faLjNWgUYYfT9JPILQhgm8gPPa7q%2bdEB5aCiw%3d
4 шт
6
OIL PUMP SHAFT WITH GEAR
4CC00137
code_image=http://www.elcats.ru/Codes.ashx?Key=q5D30HZljOKD9SClaK7PquOxnVNs1J27VMqwih13Ekk%3d
1 шт
6
HEX. NUT M 6 DIN 934-5 S OIL PUMP HOUSING LOWER PART TO UPPER PART
7920049B
code_image=http://www.elcats.ru/Codes.ashx?Key=DTISMADQJRsOE2XgRq%2f1EteJnajCAYDpAVNJCSIMuko%3d
4 шт
6
SPRING WASHER B 6 DIN 137 OIL PUMP HOUSING LOWER PART TO UPPER PART
78500496
code_image=http://www.elcats.ru/Codes.ashx?Key=SKO%2bLrWr4NWccQeL5KyjyZ0xvsBM6pW7z1BOeg4J8p0%3d
4 шт
6
HEX. HEAD SCREW M 6X45 DIN 931-8 G OIL PUMP HOUSING LOWER PART TO UPPER PART
EAF00498
code_image=http://www.elcats.ru/Codes.ashx?Key=yaWPldD8x834Mne%2bjVmwymTQYM8cool2pXWrhsHfReA%3d
4 шт
6
SUCTION PIPE
53500137
Комментарии: [007] | code_image=http://www.elcats.ru/Codes.ashx?Key=q5D30HZljOKD9SClaK7Pqp4dXunRk46CPaOPHfnss04%3d
1 шт
7
SUCTION PIPE
D73003DC
Комментарии: [008] | code_image=http://www.elcats.ru/Codes.ashx?Key=fFTvtSIE1C8xUfqs7o3fz6mwEfSxu4K%2bz7uoQYytJmY%3d
1 шт
8
GASKET SUCTION PIPE TO OIL PUMP
E5D003DC
Комментарии: [008] | code_image=http://www.elcats.ru/Codes.ashx?Key=CFit8mW85qiKVpK1%2bi%2f1PtWMYZXevhR%2bEgUO5HUVmwE%3d
1 шт
9
HEX. HEAD SCREW M 6X20 DIN 931-8 G SUCTION PIPE TO OIL PUMP
09500499
Комментарии: [008] | code_image=http://www.elcats.ru/Codes.ashx?Key=yaWPldD8x834Mne%2bjVmwyotBoW0z1izDi6tglR2C46U%3d
2 шт
