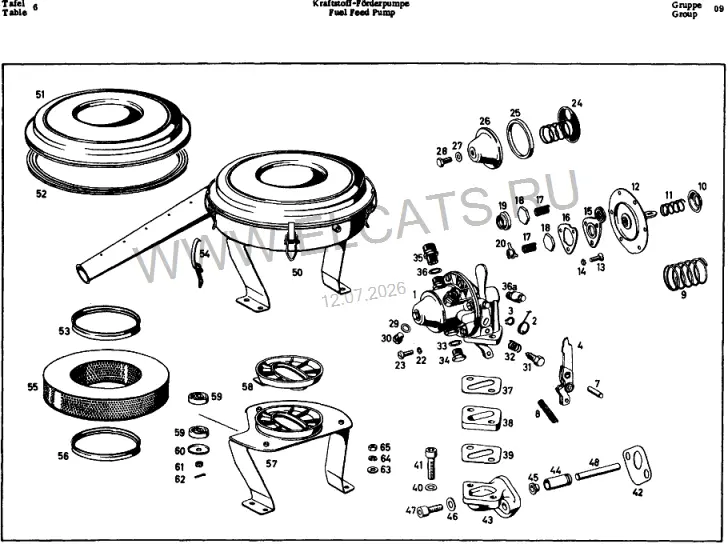

FUEL FEED PUMP / FUEL FEED PUMP — Mercedes-Benz TYP 190 121.002: схема и номера деталей | Глав Авто
Запчасти
/
FUEL FEED PUMP / FUEL FEED PUMP
Mercedes-Benz · TYP 190 · 121.002
FUEL FEED PUMP / FUEL FEED PUMP
FUEL FEED PUMP [Z12]
Детали узла
46
1
FUEL FEED PUMP WITH DUST FILTER SERIALLY MOUNTED WITHOUT DUST FILTER
ACB00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6XHnND71xQR5ITkFPbWlydQ%3d
1 шт
10
OIL PROTECTIVE PLATE
2DF00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6WnYbgIXbwE5cG7%2f%2b2qZYd4%3d
1 шт
11
SPRING FOR OIL PROTECTIVE PLATE
0C000003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6ciLSyl%2fb7ovyO%2bsn2EWcW8%3d
1 шт
12
DIAPHRAGM
2FA00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6fyEfc%2bKpS2jnGJVSq8wHkw%3d
1 шт
15
VALVE PLATE
6C300003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6X8Gop4hsbI8crg505aWTXw%3d
1 шт
16
GASKET FOR VALVE PLATE
22800003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6cezqOr2DgFxYbmsPpvy%2b9A%3d
1 шт
17
VALVE PLATE FOR INTAKE AND EXHAUST VALVE Код заменен на
1D100003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6buCDhTXFKPOEx0WUL11WsQ%3d
17
VALVE SPRING FOR INTAKE AND EXHAUST VALVE
43E00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6WrSSGeIIm4SWDE6EbCKb9g%3d
2 шт
18
VALVE PLATE FOR INTAKE AND EXHAUST VALVE
68D00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6cXPtwmH%2bGyX2b%2bTjzoaVMs%3d
2 шт
19
VALVE SEAT FOR INTAKE VALVE
2EB00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6bmEFd32jnQKOmM5vu1oVyE%3d
1 шт
2
RELEASE SPRING FOR HAND LEVER
3CD0004A
code_image=http://www.elcats.ru/Codes.ashx?Key=I5J1lWzvW4eP4lHZpmC6ie3EER4Ly1e7GP2ZSHkc%2fTQ%3d
1 шт
20
SPRING RETAINER FOR EXHAUST VALVE
1AA00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6WLRAEQ30VSisnVucVwyjo0%3d
1 шт
24
STRAINER WITH
49B00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6T5tBVmlqDsiBmw6CdMSH8Y%3d
1 шт
25
GASKET FOR CAP
14A00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6dWqirPPcZLmXtrvqQPfC4M%3d
1 шт
26
CAP FOR UPPER PART
2E500003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6Uypf1NoHfauJKKoMSu3m4w%3d
1 шт
3
Код заменен на
0F000003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6X1lkYPTTsyvIHfmzVMDE1Q%3d
3
Код заменен на
2A000003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6UMIvNWuuClUrPBhLrelaog%3d
3
CIRCLIP FOR HAND LEVER
3550004A
code_image=http://www.elcats.ru/Codes.ashx?Key=DedCnwS%2bHT39r4%2fE%2fPpNe%2bH4QkodviCPoF2Mldlq0ZA%3d
1 шт
3
PUMP DRIVE LEVER FOR PUMP LEVER Код заменен на
1AD00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6aEgO0grocjqY%2bUol1XjuBw%3d
30
SCREW PLUG FOR UPPER PART
68400003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6fsnXix5rStcJys5M3OHtkY%3d
1 шт
31
WATER DRAIN PLUG AT UPPER PART UP TO ENGINE 8502400
38D00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6VV%2bVbvSzR6u8eVxx8xd3po%3d
1 шт
32
PRESSURE SPRING FOR WATER DRAIN PLUG UP TO ENGINE 8502400
3E100003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6fBfLujMenB2BzHMrfJL3Ko%3d
1 шт
36a
DUST FILTER AT FUEL FEED PUMP, LOWER PART SERIALLY NOT MOUNTED (ONLY VALID FOR SPARE PARTS DELIVERY)
38100003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6VPefIIIGVK32RSAunlKsjk%3d
2 шт
37
GASKET FOR FUEL PUMP AT INTERMEDIATE FLANGE
49300137
code_image=http://www.elcats.ru/Codes.ashx?Key=HcUsWYZL4XK1iq6vJicARjMEXivRyg4GF6UMCrt%2fF%2fc%3d
1 шт
38
INSULATING FLANGE FOR FUEL PUMP AT INTERMEDIATE FLANGE
00400137
code_image=http://www.elcats.ru/Codes.ashx?Key=HcUsWYZL4XK1iq6vJicARuYInkAyuYJ2LBrFWtr4Zdo%3d
1 шт
39
GASKET FOR FUEL PUMP AT INTERMEDIATE FLANGE
49300137
code_image=http://www.elcats.ru/Codes.ashx?Key=HcUsWYZL4XK1iq6vJicARjMEXivRyg4GF6UMCrt%2fF%2fc%3d
1 шт
4
PUMP DRIVE LEVER FOR PUMP LEVER
2BB00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6Xd28xP2MxUSYNM6B06AthI%3d
1 шт
42
SEALING FLANGE BETWEEN INTERMEDIATE FLANGE AND CYLINDER CRANKCASE
C1200135
code_image=http://www.elcats.ru/Codes.ashx?Key=VB8%2f0smdlUVvIN5rMvi5mUll7UkFS2VDx9tBIC6pREI%3d
1 шт
43
INTERMEDIATE FLANGE AT CYLINDER CRANKCASE
ACE00135
code_image=http://www.elcats.ru/Codes.ashx?Key=kdQSLK9%2fk%2fMFWEgSYpw6u6I8OTAWScXk9GXQvSo3C2I%3d
1 шт
44
BUSHING
F4900137
code_image=http://www.elcats.ru/Codes.ashx?Key=VB8%2f0smdlUVvIN5rMvi5mfJ%2bpb3eBTPBjsVTGd4OYqc%3d
1 шт
45
SLEEVE
B6700135
code_image=http://www.elcats.ru/Codes.ashx?Key=VB8%2f0smdlUVvIN5rMvi5mcPXbDV%2bAnpbXOYkD6nmnZ0%3d
1 шт
48
PUSH ROD FOR FUEL PUMP DRIVE
A4700135
code_image=http://www.elcats.ru/Codes.ashx?Key=VB8%2f0smdlUVvIN5rMvi5mVAobPxVRkd6lpGFz4WnSis%3d
1 шт
50
DAMPER FILTER WITH PICO ELEMENT
15C0004E
code_image=http://www.elcats.ru/Codes.ashx?Key=uJD3AyHXKk%2fiRKji9j6y61RGNVv8bIQjyr%2bqwq%2btzTo%3d
1 шт
51
COVER WITH SEALING RING
F4800003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD87mF3CPiOtHdzu1CvKRhXSo%3d
1 шт
52
RUBBER SEALING RING BETWEEN COVER AND FILTER HOUSING
8D900003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD8%2fQKlQtlYHRIMNuoFU07jN0%3d
1 шт
53
RUBBER SEALING RING BETWEEN COVER AND PICO ELEMENT
88E00003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD8wiMgPrwyHhwhDq3qZhI3VE%3d
1 шт
54
SNAP CLOSURE
70E00003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD81wTe2M%2bpl9GNa1rqWMYgxk%3d
4 шт
55
PICO ELEMENT
91800003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD86pqZR2WC5W%2fWdeztBb%2bwXM%3d
1 шт
56
RUBBER SEALING RING BETWEEN FILTER HOUSING AND PICO ELEMENT
88E00003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD8wiMgPrwyHhwhDq3qZhI3VE%3d
1 шт
57
SUPPORT WITH RUBBER SLEEVE
97800003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD83UuzyosXDEaXHsdUTdqctQ%3d
1 шт
58
RUBBER SLEEVE FOR DAMPER FILTER AT CARBURETOR
8FA00003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD81gy%2fYH15Mj9Eu4Fvz2I31U%3d
1 шт
59
RUBBER WASHER FOR SUPPORT AT DAMPER FILTER
AF500003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD84jMTOmYqkSkpQdmFBjbh7o%3d
6 шт
60
WASHER FOR SUPPORT AT DAMPER FILTER
41100003
code_image=http://www.elcats.ru/Codes.ashx?Key=kIUFZxrwS2C05%2fvsIssD8xC3VWkZK1yPnQO5bvi3W3w%3d
3 шт
7
SHAFT FOR PUMP LEVER
25500003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6RPBaGlk7mw%2b3bBR%2fwPhyPU%3d
1 шт
8
PRESSURE SPRING FOR PUMP LEVER
6C600003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6WArNh0AHlf1Fq6Gw7p9MMc%3d
1 шт
9
DIAPHRAGM SPRING
39C00003
code_image=http://www.elcats.ru/Codes.ashx?Key=LF%2f9O%2bogtCBpzPjYNURy6V15qXGab2j%2fyCKNBwMuXlc%3d
1 шт
