Блок ABS | Тормозная трубка | F7M-W-507042 — Seat Alhambra 1996: схема и номера деталей | Глав Авто
Запчасти
/
Блок ABS | Тормозная трубка | F7M-W-507042
Seat · Alhambra · 1996

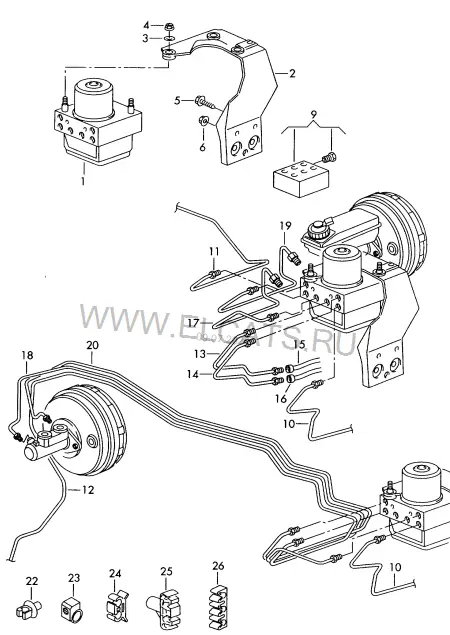

Блок ABS | Тормозная трубка | F7M-W-507042
6. Колеса, Тормозная система
Детали узла
21
1
Гидравлический блок управления с монтажными деталями
7M0 698 117 D
ABS ITT
1 шт
(1)
Гидравлический блок управления с монтажными деталями
7M0 698 117 E
ABS/EDS ITT
1 шт
2
Консоль
7M0 614 711 D
1 шт
3
Демпфирующий элемент
1H1 614 147
3 шт
—
Центровочный винт
N 907 263 01
M6X8,6X28
3 шт
4
Гайка шестигранная, самостопорящаяся с шайбой
N 904 369 03
M6
X шт
5
Винт с 6-гр.головк.с буртиком
N 019 533 10
M8X20
2 шт
6
Шестигранная гайка с буртиком, самоконтрящаяся
N 902 264 03
M8
2 шт
9
1 комплект монтажных деталей
7M0 698 313
1 шт
-
Блок управления ABS | см. панель иллюстраций:
927-000
10
Тормозная трубка от гидравл. системы к тормозному шлангу
7M0 614 723 F
лев.
1 шт
11
Тормозная трубка от гидравл. системы к тормозному шлангу
7M1 614 724 F
справа ЛВPЛ
1 шт
13
Тормозная трубка
7M0 614 725 D
слева внутри
1 шт
14
Тормозная трубка
7M0 614 726 H
справа внутри
1 шт
15
Тормозная трубка от соединит. до тормозн. шланга
7M0 614 721 E
Лв Ср
1 шт
16
Тормозная трубка от соединит. до тормозн. шланга
7M0 614 722 F
Пр Ср
1 шт
17
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
7M1 614 741 K
Пд Лв-рульный
1 шт
19
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
7M1 614 742 K
Зд Лв-рульный
1 шт
22
Кронштейн тормозной трубки
281 611 767 B
X шт
23
Кронштейн тормозной трубки
701 611 767 B
1 отсек
X шт
24
Кронштейн тормозной трубки
281 611 767
2 отсека
X шт
