Педальный узел тормоза и сцепления — Seat Alhambra 1996: схема и номера деталей | Глав Авто
Запчасти
/

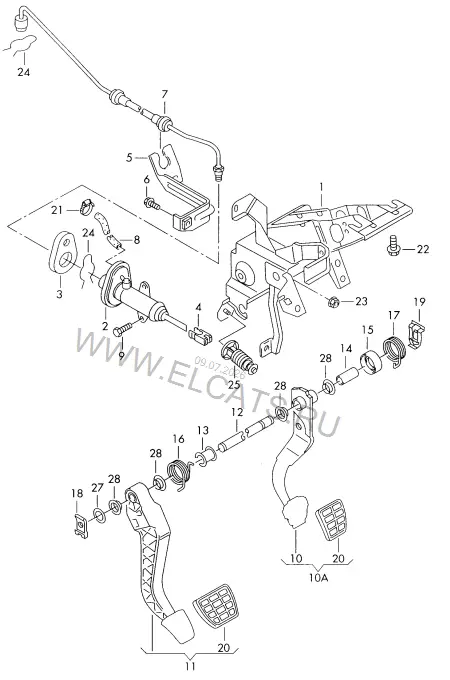

Педальный узел тормоза и сцепления
Seat · Alhambra · 1996
Педальный узел тормоза и сцепления
7. Механизмы управления, Педальный узел
Детали узла
70
1
Опорный кронш. педального узла | F >> 7M-W-020 000*
7M1 721 035 T
ЛВPЛ
1 шт
(1)
Опорный кронш. педального узла | F 7M-W-505 001>> 7M-W-506 000*
7M1 721 035 AE
ЛВPЛ
1 шт
(1)
Опорный кронш. педального узла | F 7M-W-506 001>>*
7M1 721 035 AH
ЛВPЛ
1 шт
(1)
Опорный кронш. педального узла | F 7M-W-505 001>> 7M-W-506 000*
7M1 721 035 AF
ЛВPЛ
1 шт
(1)
Опорный кронш. педального узла | F 7M-W-507 765>>*
7M1 721 035 BA
ЛВPЛ
1 шт
(1)
Опорный кронш. педального узла | F >> 7M-W-505 000*
7M2 721 035 AA
ПPPЛ
1 шт
(1)
Опорный кронш. педального узла | F 7M-W-505 001>> 7M-W-506 000*
7M2 721 035 AD
ПPPЛ
1 шт
(1)
Опорный кронш. педального узла | F 7M-W-506 001>>*
7M2 721 035 AF
ПPPЛ
1 шт
(1)
Опорный кронш. педального узла | F 7M-W-505 001>> 7M-W-506 000*
7M2 721 035 AC
ПPPЛ
1 шт
(1)
Опорный кронш. педального узла | F 7M-W-507 765>>*
7M2 721 035 AS
ПPPЛ
1 шт
2
Главный цилиндр
7M3 721 401 A
1 шт
3
Уплотнитель
7M0 721 410
1 шт
(3)
Уплотнитель
7M0 723 385 A
1 шт
4
Крепление
7M0 721 357
1 шт
5
Держатель | F >> 7M-W-505 000*
7M1 721 485 A
ЛВPЛ
1 шт
(5)
Держатель | F 7M-W-505 001>>*
7M1 721 485 B
ЛВPЛ
1 шт
(5)
Держатель
7M4 721 487
ПPPЛ
1 шт
(5)
Держатель
7M4 721 487
ПPPЛ
1 шт
6
Винт с шестигранной головкой
N 010 293 16
M8X16
1 шт
7
Магистраль | F >> 7M-W-505 000*
7M1 721 477 C
ЛВPЛ
1 шт
(7)
Магистраль | F 7M-W-505 001>>*
7M1 721 477 F
ЛВPЛ
1 шт
(7)
Магистраль
7M2 721 477 E
ПPPЛ
1 шт
(7)
Магистраль
7M2 721 477 E
ПPPЛ
1 шт
8
Шланг | укоротить до: | укоротить до:
857 721 453
350MM | 215MM LLKG | 165MM RLKG
1 | 1 шт
9
Винт с шестигранной головкой
N 010 222 8
M6X22
2 шт
10A
Педаль тормоза | F >> 7M-W-505 000*
7M1 721 141
ЛВPЛ
1 шт
(10A)
Педаль тормоза | F 7M-W-505 001>>*
7M1 721 141 A
ЛВPЛ
1 шт
(10A)
Педаль тормоза | F 7M-W-505 001>>*
7M2 721 141 B
ПPPЛ
1 шт
(10A)
Педаль тормоза | F >> 7M-W-505 000*
7M1 723 141
ЛВPЛ
1 шт
(10A)
Педаль тормоза | F 7M-W-505 001>>*
7M1 723 141 A
ЛВPЛ
1 шт
(10A)
Педаль тормоза | F >> 7M-W-505 000*
7M2 723 141 A
ПPPЛ
1 шт
(10A)
Педаль тормоза | F 7M-W-505 001>>*
7M2 723 141 B
ПPPЛ
1 шт
11
Педаль сцепления | F >> 7M-W-505 000*
7M1 721 321 A
ЛВPЛ
1 шт
(11)
Педаль сцепления | F >> 7M-X-517 023*
7M3 721 321
ЛВPЛ | ЛВPЛ
1 шт
(11)
Педаль сцепления | имеется также в цвете:
1 шт
—
чёрный satinschwarz
7M3 721 321 B 01C
(11)
Педаль сцепления | F >> 7M-W-505 000*
7M2 721 321 A
ПPPЛ
1 шт
(11)
Педаль сцепления | F 7M-W-505 001>>*
7M2 721 321 B
ПPPЛ
1 шт
(11)
Педаль сцепления | F 7M-X-517 024>>* | использовать с: | при необх. использов. с:
7M2 721 321 C
ПPPЛ | 7M0 721 765 | 7M0 721 403
1 | 1 | 1 шт
12
Ось | F >> 7M-W-505 000*
7M1 721 157
ЛВPЛ
1 шт
(12)
Ось | F 7M-W-505 001>>*
7M1 721 157 A
ЛВPЛ
1 шт
(12)
Ось | F >> 7M-W-505 000*
7M2 721 157
ПPPЛ
1 шт
(12)
Ось | F 7M-W-505 001>>*
7M2 721 157 A
ПPPЛ
1 шт
(12)
Ось | F >> 7M-W-505 000*
7M1 723 157
ЛВPЛ
1 шт
(12)
Ось | F 7M-W-505 001>>*
7M1 723 157 A
ЛВPЛ
1 шт
(12)
Ось | F >> 7M-W-505 000*
7M2 723 157
ПPPЛ
1 шт
(12)
Ось | F 7M-W-505 001>>*
7M2 723 157 A
ПPPЛ
1 шт
13
Втулка | F >> 7M-W-505 000*
7M0 419 599 A
1 шт
(13)
Втулка | F 7M-W-505 001>>*
7M0 419 599 B
1 шт
14
Вкладыш подшипника | F >> 7M-W-505 000*
7M0 721 153
1 шт
16
Торсион
7M0 721 378
1 шт
(16)
Сервопружина | F 7M-X-517 024>>*
7M0 721 403
1 шт
-
Крепление
7M0 721 765
1 шт
17
Торсион
7M0 721 163
1 шт
18
Стопорная шайба
N 902 362 03
10X0,6
1 шт
19
Стопорная шайба
7M0 721 845 A
1 шт
20
Колпачок | имеется также в цвете:
1 шт
—
чёрный satinschwarz
6X0 721 173 A B41
(20)
Колпачок
191 723 173
1 шт
21
Пружинный хомут
N 906 867 01
14X12
1 шт
22
Винт с 6-гр.головк.с буртиком
N 019 538 2
M8X18
3 шт
23
Шестигранная гайка с буртиком, самоконтрящаяся | F >> 7M-W-505 000*
N 902 264 03
M8
7 шт
(23)
Шестигранная гайка с буртиком, самоконтрящаяся | F 7M-W-505 001>>*
N 902 264 03
M8
6 шт
24
Стопорное кольцо
7M0 721 431
2 шт
25
Упор | F >> 7M-W-505 000*
7M0 721 527 A
1 шт
—
чёрный satinschwarz
7M0 721 527 A 01C
(25)
Упор | F 7M-W-505 001>>*
7M0 721 527 C
1 шт
—
чёрный satinschwarz
7M0 721 527 C 01C
27
Упорная шайба | F 7M-W-507 041>>*
7M0 721 197
1 шт
28
Вкладыш подшипника | F 7M-W-507 041>>* | F 7M-W-507 041>>*
7M0 721 153 A
ЛВPЛ
4 | 6 шт
