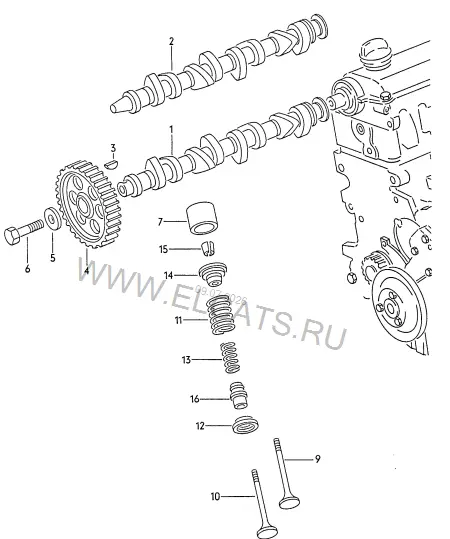

Pаспределительный вал, клапаны — Seat Alhambra 1997: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Seat · Alhambra · 1997
Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
29
1
Распределительный вал
028 109 101 F
1 шт
(1)
Распределительный вал
037 109 101 B
1 шт
3
Сегментная шпонка
N 012 708 2
4X5
1 шт
4
Зубчатый шкив
049 109 111 C
1 шт
(4)
Зубчатый шкив
069 109 111
1 шт
5
Подкладная шайба
056 109 143
12,5X28X6
1 шт
6
Винт с шестигранной головкой
N 010 137 1
M12X1,50X35
1 шт
(6)
Винт с шестигр.гол.(с шайбой)
N 905 021 02
M12X1,5X35
1 шт
7
Толкатель
034 109 309 AD
8 шт
(7)
Толкатель
050 109 309 J
8 шт
9
Впускной клапан | M >> 1Z 770 000*
028 109 601 H
96,85
4 шт
(9)
Впускной клапан | M 1Z 770 001>>*
028 109 601 D
96,85
4 | 4 шт
(9)
Впускной клапан
078 109 601 E
91,9
4 шт
10
Выпускной клапан | M >> 1Z 770 000*
046 109 611 F
96,85
4 шт
(10)
Выпускной клапан | M 1Z 770 001>>*
028 109 611 G
96,85
4 | 4 шт
(10)
Выпускной клапан
048 109 611 B
91,15
4 шт
11
Пружина клапана
078 109 623 C
8 шт
(11)
Пружина клапана | M >> 1Z 800 000*
028 109 623 B
8 шт
(11)
Пружина клапана | M 1Z 800 001>>* | M >> AHU 321 707 | M >> AFN 430 891
028 109 623 A
наружн.
8 | 8 | 8 шт
(11)
Пружина клапана | M AHU 321 708>> | M AFN 430 892>>
038 109 623 D
8 | 8 | 8 шт
12
Тарелка пружины | M 1Z 800 001>>* | M >> AHU 321 707 | M >> AFN 430 891
056 109 629 A
нижн.
8 | 8 | 8 шт
13
Пружина клапана | M 1Z 800 001>>* | M >> AHU 321 707 | M >> AFN 430 891
028 109 633 A
внутрен.
8 | 8 шт
14
Тарелка пружины | M >> 1Z 770 000*
049 109 641 A
верхн.
8 шт
(14)
Тарелка пружины | M 1Z 770 001>>*
021 109 641 C
верхн.
8 | 8 шт
(14)
Тарелка пружины
078 109 641 C
верхн.
8 шт
15
Сухарь | M >> 1Z 770 000*
113 109 651 A
16 шт
(15)
Сухарь | M 1Z 770 001>>*
021 109 651
16 | 16 шт
16
Маслосъёмный колпачок | M >> 1Z 770 000*
026 109 675
8MM
8 шт
(16)
Маслосъёмный колпачок | M 1Z 770 001>>*
027 109 675
7MM
8 | 8 шт
