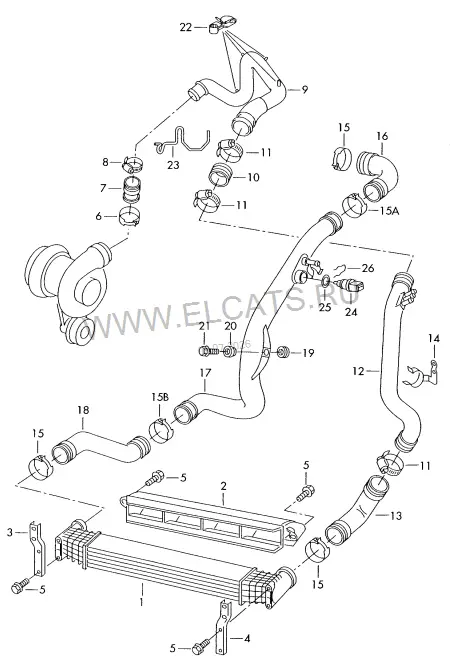

Промеж. охлад. наддув. воздуха — Seat Alhambra 1997: схема и номера деталей | Глав Авто
Запчасти
/
Промеж. охлад. наддув. воздуха
Seat · Alhambra · 1997
Промеж. охлад. наддув. воздуха
1. Двигатель, Сцепление
Детали узла
35
1
Промеж. охлад. наддув. воздуха
7M0 145 805
1 шт
2
не является запчастью
3
Держатель
7M0 145 920 A
прав.
1 шт
4
Держатель
7M0 145 919 A
лев.
1 шт
5
Саморез с шестигран. головкой
N 015 945 1
6,5X16
8 шт
6
Хомут
N 024 507 6
32-50X9X0,5
1 шт
(6)
Пружинный хомут
1H0 145 917 A
44MM
1 шт
7
Напорный шланг
3A0 145 972 A
1 шт
(7)
Воздушный шланг
1H0 145 972
1 шт
8
Пружинный хомут
1H0 145 917 A
44MM
1 шт
9
Труба
7M0 145 958 F
1 шт
9
Труба
7M0 145 958 L
1 шт
10
Напорный шланг
1H0 145 834 E
1 шт
11
Пружинный хомут
N 907 816 01
60X12
3 шт
12
Труба
7M0 145 957 C
1 шт
(12)
Труба
7M0 145 958 G
1 шт
13
Напорный шланг
7M0 145 840
1 шт
(13)
Напорный шланг
7M0 145 845
1 шт
14
Держатель
7M0 145 961 A
1 шт
(14)
Держатель
7M0 145 961 E
1 шт
-
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18
1 шт
15
Пружинный хомут
N 907 816 01
60X12
3 шт
15A
Пружинный хомут
N 907 816 01
60X12
1 шт
15B
Пружинный хомут
N 907 816 01
60X12
1 шт
16
Напорный шланг
7M0 145 840 B
1 шт
17
Труба | при необх. использов. с: | Держатель | Трубопровод системы охлаждения | см. панель иллюстраций:
7M0 145 958 D
028 906 081 | N 903 168 02 | 032 121 142 | 121-050
1 | 1 | 1 | 1 шт
18
Напорный шланг
7M0 145 838 B
1 шт
19
Втулка
052 129 669 A
1 шт
20
Проставка
052 129 734
1 шт
21
Винт с шестигр.гол.(с шайбой)
N 905 330 05
M6X20
1 шт
22
Фиксатор | только для:
191 971 848 C
7M0 145 958 L
4 шт
23
Держатель
7M0 145 643
1 шт
24
Датчик температуры
028 906 081
1 шт
25
Уплотнительное кольцо
N 903 168 02
19,6X3,65
1 шт
26
Пружинный фиксатор
032 121 142
2 шт
