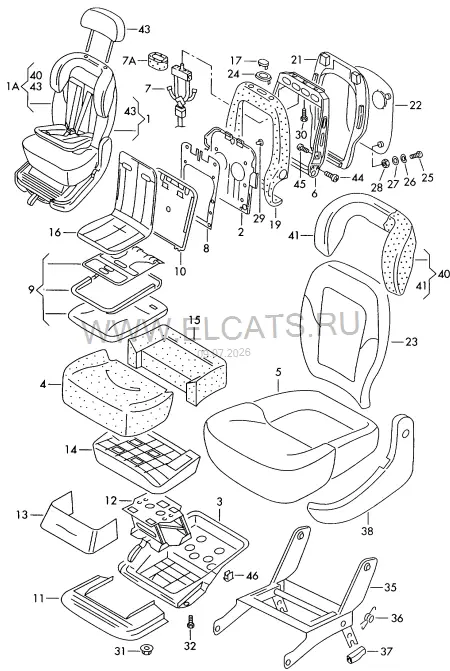

Детское сиденье — Seat Alhambra 1997: схема и номера деталей | Глав Авто
Запчасти
/
Детское сиденье
Seat · Alhambra · 1997
Детское сиденье
8. Кузов
Детали узла
82
—
Cм. памятку:
NR.: 160
1A
Cиденье в сборе со спинкой, подголовником и интегриров. детским креслом | имеется также в цвете:
лев.
1 шт
—
lagune
7M0 883 013 MM FCB
-CT
—
серый flanell
7M0 883 013 MM FCD
-CV
(1A)
Cиденье в сборе со спинкой, подголовником и интегриров. детским креслом | имеется также в цвете:
прав.
1 шт
—
lagune
7M0 883 014 DP FCB
-CT
(1A)
Cиденье в сборе со спинкой, подголовником и интегриров. детским креслом | имеется также в цвете:
лев.
1 шт
—
lagune
7M0 883 013 MP HTT
-FV
(1A)
Cиденье в сборе со спинкой, подголовником и интегриров. детским креслом | имеется также в цвете:
прав.
1 шт
—
серый flanell
7M0 883 014 DR FCF
-FW
—
lagune
7M0 883 014 DR HTT
-FV
2
Несущая пластина
7M3 883 713
1 шт
3
Основание подушки сиденья | имеется также в цвете:
1 шт
—
чёрный
7M0 883 331 01A
4
Подушка
7M0 883 375 A
1 шт
5
Обивка сиденья (ткань) для си- денья с встроен. детс. сиден. | имеется также в цвете:
наружн.
1 шт
—
серый flanell
7M0 883 405 EP FCD
-CV
(5)
Обивка сиденья (ткань) для си- денья с встроен. детс. сиден. | имеется также в цвете:
1 шт
—
серый flanell
7M0 883 405 EQ FCF
-FW
—
lagune
7M0 883 405 EQ HTT
-FV
6
Каркас спинки сиденья | F >> 7M-X-508 690*
7M0 883 705 C
1 шт
(6)
Каркас спинки сиденья | использовать с: | F 7M-X-508 691>>*
7M0 883 705 M
7M3 881 661 | 7M3 881 662
1 | 1 | 1 шт
7
Дополнительный ремень безопасности для дет. сиденья
7M0 883 711 D
1 шт
7A
Подушка ремня | имеется также в цвете:
верхн.
1 шт
—
синий
7M0 883 088 B 3NE
(7A)
Подушка ремня | имеется также в цвете:
нижн.
1 шт
—
синий
7M0 883 088 A 3NE
8
Прижимная планка
7M0 883 113
1 шт
9
Вкладыш для детского сиденья | имеется также в цвете:
1 шт
—
lagune
7M0 883 715 CD EQU
-VJ
—
biber
7M0 883 715 CD GLF
-VM
(9)
Вкладыш для детского сиденья | имеется также в цвете:
1 шт
—
lagune
7M0 883 715 CE FCB
-CT
—
серый flanell
7M0 883 715 CE FCD
-CV
(9)
Вкладыш для детского сиденья | имеется также в цвете:
1 шт
—
серый flanell
7M0 883 715 CF FCF
-FW
—
lagune
7M0 883 715 CF HTT
-FV
10
Вставка | F >> 7M-Y-513 540*
7M0 883 717 B
X шт
(10)
Вставка | F 7M-Y-513 541>>*
7M0 883 717 C
X шт
11
Упор для ног | имеется также в цвете:
X шт
—
чёрный satinschwarz
7M0 883 719 01C
12
Механизм регул. детск. сиденья | использовать с:
7M3 883 721
7M0 883 725
1 | 1 шт
(13)
Накладка | F 7M-W-520 001>>*
7M0 883 723 A
1 шт
14
Накидка сиденья
7M0 883 725
1 шт
15
Подушка
7M0 883 727
1 шт
(16)
Обивка сиденья (ткань) | имеется также в цвете:
1 шт
—
синий
7M0 883 729 B 3NE
17
Кнопка | имеется также в цвете:
1 шт
—
чёрный satinschwarz
7M0 883 741 01C
19
Подушка спинки для спинки с интегрирован. детск. креслом
7M3 883 775 E
X шт
(19)
Подушка спинки для спинки с интегрирован. детск. креслом
7M0 883 775 D
X шт
21
Наполнитель
7M0 883 767 B
1 шт
22
Накладка | имеется также в цвете:
1 шт
—
lagune
7M0 883 815 B J51
—
biber
7M0 883 815 B T21
—
серый flanell
7M0 883 815 B U71
23
Обивка спинки (ткань) для си- денья с встроенным дет. сиден. | имеется также в цвете:
1 шт
—
lagune
7M0 883 805 DQ FCB
-CT
—
серый flanell
7M0 883 805 DQ FCD
-CV
(23)
Обивка спинки (ткань) для си- денья с встроенным дет. сиден. | имеется также в цвете:
1 шт
—
серый flanell
7M0 883 805 DR FCF
-FW
—
lagune
7M0 883 805 DR HTT
-FV
24
Накладка для ручки | имеется также в цвете:
1 шт
—
чёрный satinschwarz
7M0 883 825 01C
25
Винт с шестигранной головкой
N 010 264 4
M5X20
X шт
26
Подкладная шайба
N 011 523 21
5X10X1
X шт
27
Подкладная шайба
N 011 665 16
5,3X15X1,6
X шт
28
Гайка шестигранная самостопор.
N 011 182 1
M5
X шт
29
Фиксатор
7M0 882 119
4 шт
30
Винт с цилиндрич. головкой с внутр. шестигр, самостопор.
N 014 765 3
M6X10
2 шт
31
Гайка самонарезающая
N 038 601 1
5
4 шт
32
Винт с цилиндрической головкой с внутренним шестигранником
N 014 745 2
M6X14
4 шт
35-38
см. панель иллюстраций:
883-030 | POS. 4-6+10
40
Подушка с чехлом | имеется также в цвете:
X шт
—
синий
7M0 883 735 A 3NE
(40)
Подушка с чехлом | имеется также в цвете:
1 шт
—
серый flanell
7M0 883 735 L 8CQ
—
lagune
7M0 883 735 L 9EQ
43
см. панель иллюстраций:
883-030 | POS. 32-34
44
Винт с цилиндрической головкой с внутренним шестигранником
N 908 523 01
M8X16
4 шт
45
Винт с цилиндрической головкой с внутренним шестигранником
N 014 779 1
M8X20
2 шт
46
Скоба
N 902 321 01
13X6X1,50
2 шт
