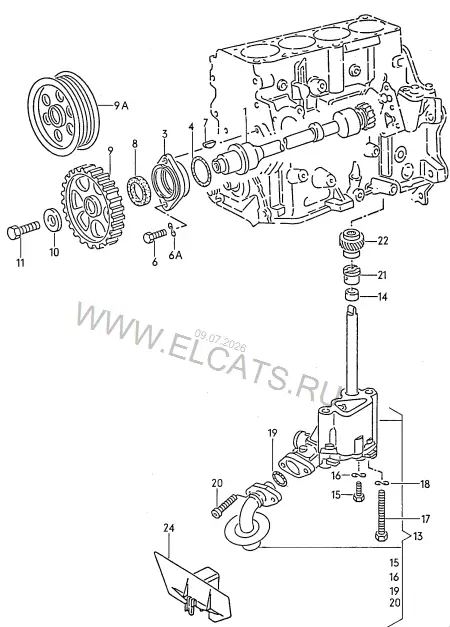

Масляный насос — Seat Alhambra 1999: схема и номера деталей | Глав Авто
Запчасти
/
Масляный насос
Seat · Alhambra · 1999
Масляный насос
1. Двигатель, Сцепление
Детали узла
25
1
Промежуточный вал
028 115 017 E
1 шт
(1)
Промежуточный вал
053 115 017
Z=17
1 шт
3
Направляющее кольцо | обознач. белым цветом
027 115 033
1 шт
4
Уплотнительное кольцо
N 903 535 01
56X2
1 шт
6
Винт с шестигранной головкой
N 010 240 16
M8X20
2 шт
6A
Пружинная шайба
N 012 241 10
B8X15
2 шт
7
Сегментная шпонка
N 012 708 2
4X5
1 шт
8
Манжетное уплотнение
068 103 085 E
47X10
1 шт
9
Зубчатый шкив
049 109 111 C
1 шт
9A
Шкив поликлинового ремня
028 115 021 B
1 шт
10
Подкладная шайба
056 109 143
12,5X28X6
1 шт
11
Винт с шестигранной головкой
N 010 137 1
M12X1,50X35
1 шт
13
Масляный насос
027 115 105 B
1 шт
(13)
Масляный насос
028 115 105 G
1 шт
14
Центровочная втулка
053 115 167
17MM
1 шт
(14)
Центровочная втулка
056 115 167
18MM
1 шт
15
Винт с шестигранной головкой
N 010 222 8
M6X22
2 шт
16
Пружинная шайба
N 012 226 5
6
2 шт
17
Винт с шестигранной головкой
N 010 388 3
M8X90
2 шт
18
Пружинная шайба
N 012 228 3
8
2 шт
19
Манжетное уплотнение
N 028 222 2
20X3,15
1 шт
20
Винт с цилиндрической головкой
026 103 637 A
2 шт
21
Втулка
056 103 541
1 шт
24
Успокоитель масла
051 103 623
1 шт
(24)
Успокоитель масла
055 115 221 B
1 шт
