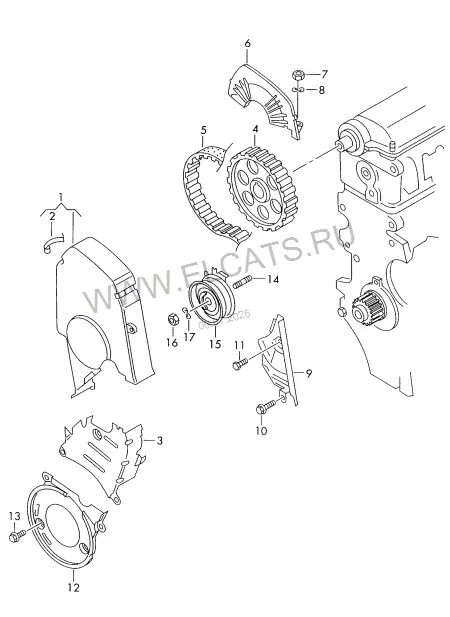

Зубчатый ремень | Защитный кожух ремня — Seat Alhambra 2001: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Seat · Alhambra · 2001
Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
15
1
Защитный кожух ремня
06A 109 108 T
верхн.
1 шт
2
Пружинная скоба
06A 109 150
2 шт
3
Защитный кожух ремня
06A 109 147 F
1 шт
4
Зубчатый шкив | см. панель иллюстраций:
109-010
1 шт
5
Зубчатый ремень
06A 109 119 C
Z=138
1 шт
7
Шестигранная гайка с буртиком
N 015 082 13
M6
2 шт
9
Накладка
06A 109 129 A
1 шт
10
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 02
M7X21,5
1 шт
11
Винт с шестигранной головкой
N 010 293 16
M8X16
1 шт
12
Защитный кожух ремня
06A 109 175 B
нижн.
1 шт
13
Винт с 6-гр.головк.с буртиком
N 101 563 07
M6X12
5 шт
14
Шпилька
N 014 408 3
M10XM8X62
1 шт
15
Натяжной ролик
06A 109 479 F
1 шт
16
Гайка шестигранная
N 011 008 40
M8
1 шт
17
Подкладная шайба
N 901 076 04
8,2X18X2
1 шт
