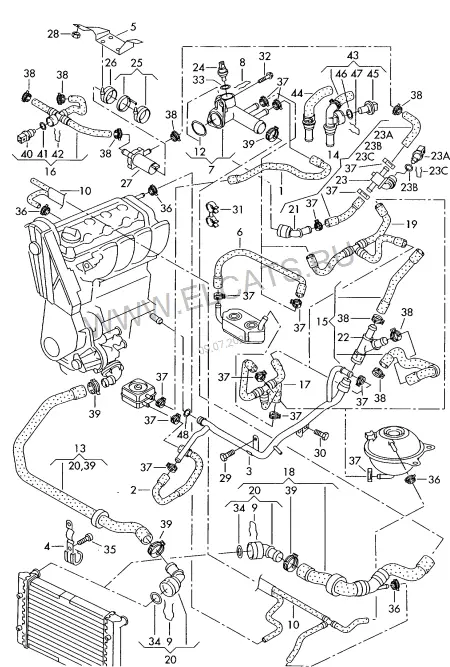

Seat · Alhambra · 2003Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла54
1Шланг системы охлаждения | (Фланец > масляный радиатор)7M3 121 063 E1 шт2Шланг системы охлаждения | (Трубка ОЖ > масляный радиатор7M3 121 058 L1 шт(3)Трубопровод системы охлаждения06A 121 065 BF1 шт4Держатель7M0 121 079 A1 шт5Кронштейн дополнительного насоса ОЖ7M5 121 0791 шт6Шланг системы охлаждения | (фланец > радиатор масла КП)7M3 121 096 B1 шт(7)Фланец с уплотн.кольцом06A 121 132 M1 шт8Пружинный фиксатор032 121 1421 шт9Пружинный фиксатор1J0 121 14232MM2 шт(10)Шланг системы охлаждения7M3 122 447 F1 шт12Манжетное уплотнение037 121 68736X3,151 шт13Шланг ОЖ с быстроразъёмной муфтой | (Pадиатор охлаждения ОЖ/насос)7M3 122 0511 шт14Шланг ОЖ с быстроразъёмной муфтой | для а/м с автономным отопителем | (фланец > доп. жидк. насос)7M3 122 073 FB5W-S1 шт(14)Шланг ОЖ с быстроразъёмной муфтой | (фланец > доп. жидк. насос)7M3 122 073 Q1 шт15Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник) | (первый теплообменник > второй теплообменник) | см. панель иллюстр., поз.:7M3 122 073 R819-030,41 шт(16)Шланг системы охлаждения | Автономный подогреватель для контура циркуляции ОЖ | (теплообменник > дополнительн. водяной насос) | (первый теплообменник > второй теплообменник) | см. панель иллюстр., поз.:7M3 122 073 ASB5W-S | 819-030,41 шт(16)Шланг системы охлаждения | (теплообменник > дополнительн. водяной насос) | (первый теплообменник > второй теплообменник) | см. панель иллюстр., поз.:7M3 122 073 BA819-030,41 шт17Шланг системы охлаждения | (Расширительный бачок> радиатор масла КП>трубка ОЖ)7M3 122 109 G1 шт18Шланг ОЖ с быстроразъёмной муфтой | (Фланец>радиатор ОЖ)7M3 122 101 A1 шт19Шланг системы охлаждения | (Штуцер > расширительный бачок > трубопровод ОЖ)7M3 122 109 B1 шт20Муфта, быстродействующая1C0 122 2911 шт20Муфта, быстродействующая1C0 122 2911 шт21Муфта, быстродействующая1J0 122 291 D1 шт22Муфта, быстродействующая7M3 122 291 A1 шт23Вакуумный клапан | Автономный подогреватель для контура циркуляции ОЖ701 819 809 GB5W-S1 шт23AТермовыключатель | для а/м без дополнительного отопления7M3 919 369100/95C 20MM | B5W-S1 шт23BУплотнительное кольцо | для а/м без дополнительного отопленияN 903 168 0119,6X3,65 | B5W-S1 шт23CПружинный фиксатор | для а/м без дополнительного отопления032 121 142B5W-S1 шт24Датчик температуры ОЖ06A 919 501 A2-штекерн. | черн. | 20MM1 шт25Pезиновая опора с фиксатором066 959 2091 шт26Резиновая опора035 959 209 F1 шт27Дополнительный насос ОЖ3D0 965 561 D1 шт28Гайка шестигранная самостопор.N 023 002 5M62 шт29Винт с цилиндрической головкой с внутренним шестигранникомN 044 727 3M10X161 шт30Винт с шестигранной головкойN 101 430 02M7X201 шт31Держатель, поворотныйN 103 030 0114X112 шт32Винт с шестигр.гол.(с шайбой)N 902 809 01M6X222 шт33Уплотнительное кольцоN 903 168 0119,6X3,651 шт34Уплотнительное кольцоN 907 653 0132X41 шт(35)Винт самонарез. с внутр. TORXN 908 170 036X172 шт36Пружинный хомутN 906 867 0114X12X шт37Пружинный хомутN 906 555 0123X12X шт38Пружинный хомутN 906 870 0127X12X шт39Пружинный хомутN 906 872 0140X12X шт40Термовыключатель | Автономный подогреватель для контура циркуляции ОЖ7M3 919 369100/95C 20MM | B5W-S1 шт41Уплотнительное кольцо | Автономный подогреватель для контура циркуляции ОЖN 903 168 0119,6X3,6 | B5W-S1 шт42Пружинный фиксатор | Автономный подогреватель для контура циркуляции ОЖ032 121 142B5W-S1 шт43Шланг системы охлаждения | для а/м с кондиционером с электронной регулировкой7M0 819 350 J1 шт44Шланг системы охлаждения | для а/м с кондиционером с электронной регулировкой7M0 819 371 D1 шт(44)Шланг системы охлаждения | для а/м с ручным управлением кондиционера7M0 819 371 D2 шт45Датчик температуры | для указателя температуры охлаждающей жидкости | для а/м с кондиционером с электронной регулировкой251 919 501 D2-штекерн. | зелёный/чёрный | 20MM1 шт46Уплотнительное кольцо | для а/м с кондиционером с электронной регулировкойN 903 168 0119,6X3,651 шт47Пружинный фиксатор | для а/м с кондиционером с электронной регулировкой032 121 1421 шт48Уплотнительное кольцоN 903 653 0220X31 шт
