Дифференциал | Ведомая шестерня | Кронштейн коробки передач | 6-ступенчатая МКП — Seat Alhambra 2003: схема и номера деталей | Глав Авто
Запчасти
/
Дифференциал | Ведомая шестерня | Кронштейн коробки передач | 6-ступенчатая МКП
Seat · Alhambra · 2003

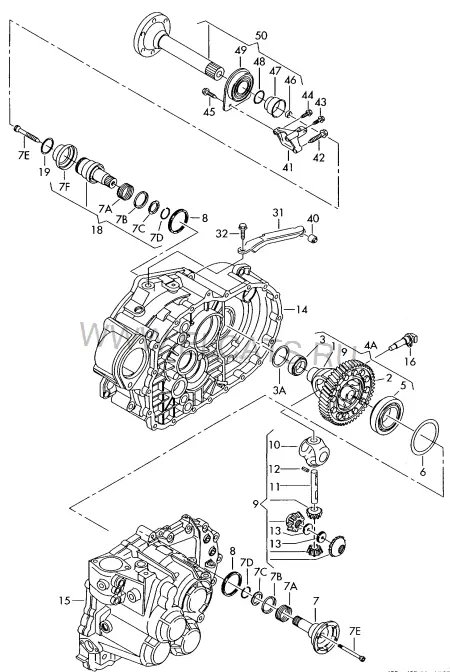

Дифференциал | Ведомая шестерня | Кронштейн коробки передач | 6-ступенчатая МКП
4. Передняя ось, Дифференциал, Рулевое управление
Детали узла
46
1
больше не поставляется
2
больше не поставляется
3
Конический роликовый подшипник
091 517 185 D
50X80X20
1 шт
3A
Напорный диск
02N 409 208
79,5
1 шт
(4A)
Дифференциал
02N 409 021 M
72/17/21
1 шт
(4A)
Дифференциал
02N 409 021 N
70/19/23
1 шт
5
Конический роликовый подшипник
098 409 321 B
80X125X29
1 шт
(6)
1 к-т регулировочных шайб
02G 498 114
0,65-1,40
X шт
(7)
Вал с фланцем
02N 409 355 B
D=121
1 шт
(7)
Вал с фланцем
02N 409 355 A
D=113
1 шт
7A
Пружина
02N 409 379
2 шт
7B
Упорная шайба
02N 409 378
2 шт
7C
Коническое кольцо
02N 409 374
2 шт
7D
Стопорное кольцо
N 906 353 01
30,5
2 шт
7E
Винт с цилиндрической головкой с внутренним шестигранником
097 409 359
84
2 шт
7F
Щиток
02G 409 406 C
1 шт
8
Манжетное уплотнение | см. панель иллюстраций:
301-028
2 шт
9
1 комплект сателлитов | 6-ступенчатая МКП
02N 498 081 A
Шар:96MM
1 шт
10
Упорный вкладыш дифференциала
099 409 170
Шар:96MM
1 шт
11
Ось конической шестерни
02G 409 177
1 шт
12
Пружинный штифт
N 905 387 01
5,4X28,5
1 шт
13
Гайка фланца
02N 409 373 A
1 шт
14
Картер сцепления | см. панель иллюстраций:
301-028
1 шт
15
Картер коробки передач | см. панель иллюстраций:
301-028
1 шт
16
Датчик пройденного пути | см. панель иллюстраций:
919-000
18
Полуосевой вал
02N 409 345
1 шт
19
Уплотнительное кольцо
068 145 119
36X42X3
1 шт
31
Опора
02N 301 177
1 шт
32
Винт с 6-гр.головк.с буртиком
N 904 959 01
M8X25
1 шт
40
Дистанционная втулка
02N 301 194
1 шт
41
Кронштейн коробки передач
09B 409 905 D
1 шт
(41)
Кронштейн коробки передач
09B 409 905 E
1 шт
42
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 910 317 02
M10X50
1 шт
(42)
Винт с 6-гр.головк.с буртиком
N 909 405 02
M10X33
1 шт
43
Винт с 6-гр.головк.с буртиком
N 106 957 01
M8X65
1 шт
(43)
Винт с 6-гр.головк.с буртиком
N 909 405 02
M10X33
1 шт
44
Винт с 6-гр.головк.с буртиком
N 019 531 5
M8X40
1 шт
(44)
Винт с 6-гр.головк.с буртиком
N 909 405 02
M10X33
1 шт
45
Винт с 6-гр.головк.с буртиком
N 019 533 10
M8X20
2 шт
46
Крышка
N 909 256 01
15X8
1 шт
47
Щиток
02G 409 319 D
1 шт
48
Стопорное кольцо
N 012 376 1
35X1,5
1 шт
49
Подшипник
02N 409 335 C
1 шт
(49)
Подшипник
02N 409 335 C
1 шт
50
Вал с фланцем
02N 409 344 E
прав.
1 шт
(50)
Вал с фланцем
02N 409 344 F
прав.
1 шт
