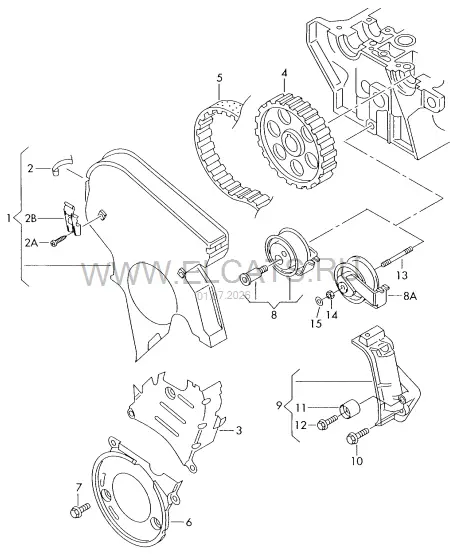

Зубчатый ремень | Защитный кожух ремня — Seat Ibiza/ST 2009: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Seat · Ibiza/ST · 2009
Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
14
1
Защитный кожух ремня
06A 109 108 F
верхн.
1 шт
2
Пружинная скоба
048 109 150
2 шт
3
Защитный кожух ремня
06A 109 147 G
1 шт
4
Зубчатый шкив | см. панель иллюстраций:
109-020
1 шт
5
Зубчатый ремень
06B 109 119 A
Z=150
1 шт
6
Защитный кожух ремня
06A 109 175 B
нижн.
1 шт
7
Винт с 6-гр.головк.с буртиком
N 101 563 05
M6X12
5 шт
8A
Натяжной ролик
06B 109 243 C
1 шт
9
Натяжитель с демпфером
06B 109 477 B
1 шт
10
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 02
M7X21,5
2 шт
11
Направляющий ролик
06B 109 244
1 шт
13
Шпилька
06B 109 166
M10AXM8X68
1 шт
14
Гайка шестигранная
N 011 008 40
M8
1 шт
15
Подкладная шайба
N 015 278 2
8X16X2
1 шт
