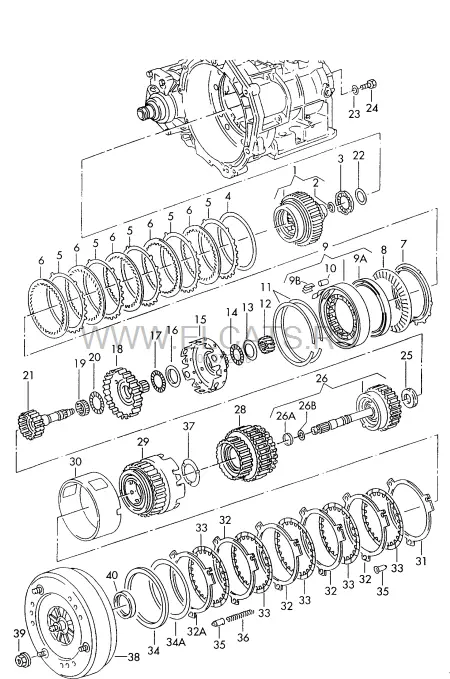

Муфта включения передач для движения вперед/заднего хода | Водило | Гидротрансформатор | для 4-ступенчатой АКП — Seat Leon 2000–2020 2005: схема и номера деталей | Глав Авто Запчасти / Муфта включения передач для движения вперед/заднего хода | Водило | Гидротрансформатор | для 4-ступенчатой АКП Seat · Leon 2000–2020 · 2005 Муфта включения передач для движения вперед/заднего хода | Водило | Гидротрансформатор | для 4-ступенчатой АКП 3. Трансмиссия
Детали узла 75
1 Водило 095 323 301 Q 1 шт 2 Уплотнительное кольцо 095 323 737 19X2,5 1 шт 3 Упорный подшипник 095 323 743 A 1 шт 4 Регулировочная шайба 095 323 433 1 X шт (4) Регулировочная шайба 095 323 433 A 1,1 X шт (4) Регулировочная шайба 095 323 433 B 1,2 X шт (4) Регулировочная шайба 095 323 433 C 1,3 X шт (4) Регулировочная шайба 095 323 433 D 1,4 X шт (4) Регулировочная шайба 095 323 433 E 1,5 X шт (4) Регулировочная шайба 095 323 433 F 1,6 X шт (4) Регулировочная шайба 095 323 433 G 1,7 X шт (4) Регулировочная шайба 095 323 433 H 1,8 X шт (4) Регулировочная шайба 095 323 433 J 1,9 X шт 5 Наружный диск 095 323 227 A 4 шт 5 Наружный диск 095 323 227 A 5 шт 6 Внутренний диск 095 323 231 C 4 шт 6 Внутренний диск 095 323 231 C 5 шт 7 Опорная пластина 095 323 297 B 10,5 1 шт (7) Опорная пластина 095 323 297 D 13,5 1 шт 8 Пружинная шайба (с внутр. зубчатым венцом) 095 323 295 A 1 шт 9 Муфта своб. хода 1-й передачи 095 323 383 1 шт 9A Поршень 095 323 479 B 1 шт 9B Пружина 095 323 643 15 шт 10 Цилиндрический ролик N 903 511 01 8X12 15 шт 11 Стопорное кольцо 095 323 653 2 шт 13 Упорная шайба 095 323 715 1 шт 14 Роликоподшипник упорный 095 323 727 B 39 1 шт 15 Обойма 095 323 329 P 1 шт 16 Упорная шайба 095 323 714 A 1 шт 17 Роликоподшипник упорный 095 323 708 1 шт 18 Первичный вал 095 323 901 B 1 шт 19 Сепаратор игольч. подшипника 095 323 907 1 шт 20 Роликоподшипник упорный 095 323 909 1 шт 21 Первичный вал 095 323 911 F 1 шт 22 Регулировочная шайба 095 323 739 1 X шт (22) Регулировочная шайба 095 323 739 H 1,1 X шт (22) Регулировочная шайба 095 323 739 J 1,2 X шт (22) Регулировочная шайба 095 323 739 K 1,3 X шт (22) Регулировочная шайба 095 323 739 L 1,4 X шт (22) Регулировочная шайба 095 323 739 B 1,5 X шт (22) Регулировочная шайба 095 323 739 M 1,6 X шт (22) Регулировочная шайба 095 323 739 N 1,7 X шт (22) Регулировочная шайба 095 323 739 P 1,8 X шт (22) Регулировочная шайба 095 323 739 Q 1,9 X шт 23 Подкладная шайба N 901 076 04 8,2X18X2 1 шт 24 Винт с шестигранной головкой N 010 241 18 M8X22 1 шт 25 Упорный подшипник 095 323 919 B 1 шт (26) Сцепление | ZU ENTFERNEN IST: | Подшипник скольжения | Cмотри руководство по ремонту 01M 323 921 CX 3/4 передачи 1 шт 26A Поршневое кольцо 095 323 557 B 30MM 3 шт 26B Уплотнительное кольцо 01M 323 255 30X2,5 1 шт (28) Сцепление 01M 323 205 CX Передачи 1-3 1 шт (28) Сцепление 01M 323 205 BX Передачи 1-3 1 шт (29) Муфта включения заднего хода 01M 323 105 CX 1 шт (29) Муфта включения заднего хода 01M 323 105 BX 1 шт 30 Опорная труба 097 323 455 A 68,6 1 шт 31 Наружный диск 097 323 463 C 3 1 шт 32 Наружный диск 097 323 463 2 3 шт 32A Наружный диск 097 323 463 C 3 1 шт 33 Внутренний диск 095 323 465 F 4 шт 34 Фиксирующее кольцо 01M 323 821 1 шт 34A Регулировочная шайба 01M 323 820 1 X шт (34A) Регулировочная шайба 01M 323 820 A 1,25 X шт (34A) Регулировочная шайба 01M 323 820 B 1,5 X шт (34A) Регулировочная шайба 01M 323 820 C 1,75 X шт 35 Стакан 097 323 515 6 шт 36 Пружина 01M 323 505 55,5MM 3 шт 37 Регулировочная шайба 095 323 345 1 | светло-синий X шт (37) Регулировочная шайба 095 323 345 A 1,2 | светл.-зелён X шт (37) Регулировочная шайба 095 323 345 B 1,4 | natur X шт (37) Регулировочная шайба 095 323 345 C 1,6 | черн. X шт (37) Регулировочная шайба 095 323 345 D 1,8 | серый X шт 38 Гидротрансформатор | Буквенное обозначение: 099 323 571 H QADD 1 шт (38) Гидротрансформатор | Буквенное обозначение: 099 323 571 HX QADD 1 шт 39 Гайка шестигранная N 101 692 01 M10X1 3 шт 40 см. панель иллюстраций: 321-055
