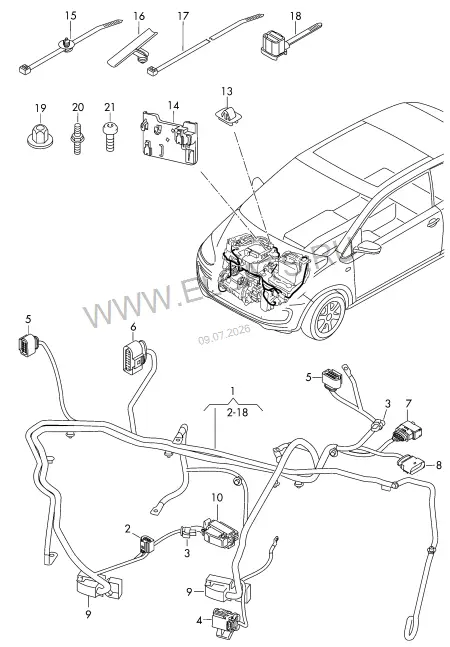

Skoda · E-Citigo · 2022Жгут пров. для мотор. отсека | Жгут пров. положит. вывода АКБОтдельные детали
9. Электрика
Детали узла22
(1)Жгут пров. для мотор. отсека | Жгут пров. положит. вывода АКБ0EA 972 612 D1 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ2Корпус плоского разъёма с фиксатором контактов | Датчик температуры ОЖ | при необх. использов. с:8K0 973 7022-штекерн. | черн. | 1J0 971 921 E1 | 1 шт-Колпачок1J0 971 921 E1 шт3Корпус плоского разъёма с фиксатором контактов | Насос системы охлаждения4H0 973 7033-штекерн. | черн.1 шт4Cервисный разъём высоковольт- ной системы4J0 973 7044-штекерн.1 шт5Корпус плоского разъёма с фиксатором контактов | Компрессор климатической уст. | Высоковольт. нагрев.эл-т (PTC)4H0 973 7148-штекерн. | черн.1 шт6Разъём для плоских клемм | Электродвигатель6R0 973 73510-штекерн. | черн.1 шт7Корпус плоского разъёма с фиксатором контактов | Точка подключ.-корпус разъема | Центральный жгут проводов5Q0 973 83714-ти штекерн. | серый1 шт8Корпус плоского разъёма с фиксатором контактов | Точка подключ.-корпус разъема | Центральный жгут проводов6X0 973 817 A14-ти штекерн. | коричневый1 шт9Корпус плоского разъёма с уплотнением | Блок силовой и управляющей электроники электропривода | Зарядное устройство для высоковольтной батареи1J0 906 379 B28-штекерный1 шт10Корпус плоского разъёма с фиксатором контактов | Блок управления двигателя5Q0 906 37960-штекерный | черный/фиолет.1 шт13Кронштейн корпуса разъёма | для корпуса контакта:5QE 937 5104J0 973 7041 шт14Гнездо разъёма | Точка подключ.-корпус разъема | Центральный жгут проводов12E 971 8481 шт15Кабельная стяжка | Зубчатый сегмент | для сверления/толщ. материала:3W0 971 8384,5X200 | наружн. | 6,5 / 0,3-31 шт16Зажим для жгута проводов | только для: | для сверления/толщ. материала: | Ассортиментный ряд:1H0 971 848 AJ60MM | Металл | 6,5/0,6-5,1MM | 15MMX шт17Кабельная стяжка | Зубчатый сегментN 909 377 024,6X193 | наружн.X шт18Кабельная стяжка с держателемWHT 006 9221 шт19Шестигранная гайка с буртикомN 015 082 10M62 шт(19)Шестигранная гайка с буртикомN 106 092 01M81 шт20Сдвоен. винт с шестигр. голов.N 911 251 01M6X16-M6X161 шт21Винт с полукр.гол. и внут.TORXN 104 514 05M6X16X шт
