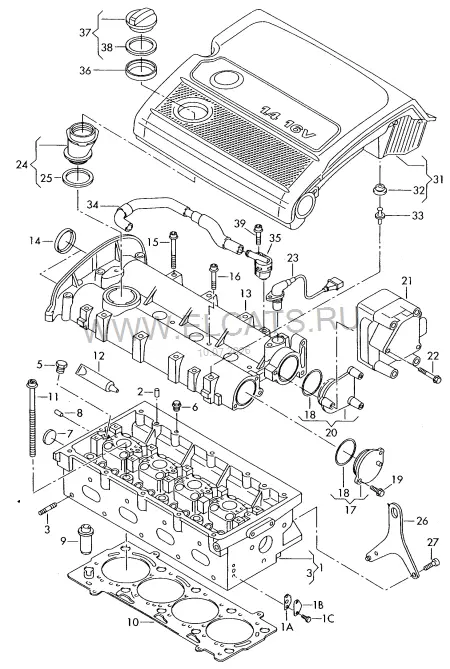

Головка блока цилиндров | Клапанная крышка | Накладка — Skoda Fabia 2002: схема и номера деталей | Глав Авто
Запчасти
/
Головка блока цилиндров | Клапанная крышка | Накладка
Skoda · Fabia · 2002
Головка блока цилиндров | Клапанная крышка | Накладка
1. Двигатель, Сцепление
Детали узла
50
1
Головка блока цилиндров | при необх. использов. с:
036 103 351 P
036 131 550 H | 036 131 281 | N 010 293 16
1 шт
(1)
ГБЦ с клапанами | при необх. использов. с:
036 103 264 BX
036 131 550 H | 036 131 281 | N 010 293 16
1 шт
(1)
Головка блока цилиндров
036 103 351 M
1 шт
-
Манжетное уплотнение
03C 103 196
4 шт
(1)
ГБЦ с клапанами
036 103 264 CX
1 шт
1A
Уплотнитель
036 131 550 H
1 шт
1B
Уплотнительная пластина
036 131 281
1 шт
1C
Винт с шестигранной головкой
N 010 293 16
M8X16
4 шт
(1C)
Винт с шестигранной головкой
N 010 293 15
M8X16
4 шт
2
Цилиндрический штифт
N 013 210 2
6X16
2 шт
3
Шпилька
N 044 410 4
M8X28
9 шт
5
Пробка резьбовая
N 029 456 2
M16X1,5
1 шт
6
Пробка резьбовая
N 029 456 2
M16X1,5
4 шт
7
Крышка
N 011 914 2
24
1 шт
8
Заглушка
056 103 379
7,4
4 шт
(8)
Заглушка
056 103 379 A
8
X шт
10
Прокладка ГБЦ (металл)
036 103 383 AM
1 шт
11
Винт с цилиндрической головкой с внутренним многогранником
036 103 384 B
M9X1,25X138
10 шт
12
Герметик, эластичный | применять позицию:
D 188 003 A1
100G | 13
X шт
(12)
Герметик | применять позицию:
D 154 102 A1
50G | 5,6
X шт
13
Клапанная крышка
036 103 473 B
1 шт
(13)
Клапанная крышка
036 103 473 Q
1 шт
14
Манжетное уплотнение
036 103 085 A
42X8
2 шт
15
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 102 475 04
M6X65
11 шт
16
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 103 008 05
M6X45
4 шт
17
Крышка
036 103 111
Выпуск
1 шт
17
Крышка
036 103 111 G
1 шт
18
Уплотнительное кольцо | см. иллюстрац.
N 903 445 01
45X3
2 шт
19
Винт с шестигр.гол.(с шайбой)
N 100 829 07
M6X16-Z1
2 шт
20
Крышка
036 103 111 A
Впуск
1 шт
21
Трансформатор высок. напряжен. | см. панель иллюстраций:
905-000
1 шт
22
Винт с шестигр.гол.(с шайбой) | см. панель иллюстраций:
905-000
3 шт
23
Датчик импульсов | см. панель иллюстраций:
906-000
1 шт
24
Маслозаливной патрубок
036 115 302 R
1 шт
25
Уплотнитель
06A 103 483 D
1 шт
26
Проушина
036 103 388 E
1 шт
27
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 102 394 02
M8X22
2 шт
(27)
Винт с цилиндрич. головкой с внутр. шестигр, самостопор.
N 014 710 15
M8X20
2 шт
31
Воздушный фильтр | см. панель иллюстраций:
129-021
32
Упор
036 129 689 B
4 шт
33
Шаровой палец
036 129 846 B
4 шт
34
Вентиляционный шланг
036 103 493 DP
1 шт
35
Клапан
036 103 175 C
1 шт
(35)
Клапан | F 6Y-2-520 001>>* | F 6Y-2X044 001>>*
036 103 175 C
1 шт
36
Манжетное уплотнение
021 133 287 A
1 шт
(36)
Манжетное уплотнение
036 133 287
1 шт
37
Крышка
06B 103 485 C
1 шт
38
Уплотнитель
06A 103 483 D
1 шт
39
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 101 582 02
M6X60
1 шт
39
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 101 582 02
M6X60
1 шт
