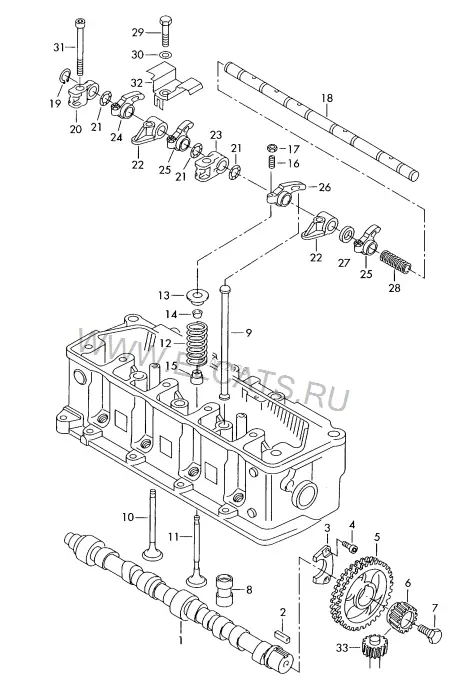

Pаспределительный вал, клапаны | Толкатель — Skoda Fabia 2003: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны | Толкатель
Skoda · Fabia · 2003
Pаспределительный вал, клапаны | Толкатель
1. Двигатель, Сцепление
Детали узла
40
1
Распределительный вал
047 109 101 N
1 шт
(1)
Распределительный вал
047 109 101 AD
1 шт
(1)
Распределительный вал
047 109 101 AF
1 шт
2
Призматическая шпонка
047 109 445
6X4X12
1 шт
3
Пластина
047 109 493
1 шт
4
Винт с полукр.гол. и внут.TORX
N 104 514 05
M6X16
1 шт
5
Звёздочка цепи | см. панель иллюстраций:
Z=34 | 105-002
1 шт
6
Ведущая шестерня
047 115 021
1 шт
7
Центровочный винт
047 109 281
M10X26
1 шт
8
Толкатель
047 109 309
8 шт
9
Толкатель
047 109 317
190MM
8 шт
10
Впускной клапан
047 109 601 F
103,75MM
4 шт
(10)
1 к-т выпускных клапанов
047 198 611 B
103,75MM
1 шт
(10)
1 к-т впускных клапанов
047 198 601 D
101,35MM
1 шт
(10)
Впускной клапан
047 109 601 D
4 шт
11
1 к-т выпускных клапанов
047 198 611 D
101,35MM
1 шт
(11)
Выпускной клапан
047 109 611 D
4 шт
12
Пружина клапана
047 109 623 C
8 шт
13
Опора пружины
047 109 641 C
верхн.
8 шт
14
Сухарь
021 109 651
16 шт
15
Маслосъёмный колпачок
047 109 675
8 шт
16
Регулировочный винт
N 908 118 01
M7X29
8 шт
17
Гайка шестигранная
N 907 953 01
M7
8 шт
18
Ось коромысла
047 109 402
1 шт
19
Стопорное кольцо
N 012 414 4
14X1
2 шт
19
Стопорное кольцо
N 012 414 1
14X1
2 шт
20
Опорная деталь
047 109 523 A
2 шт
21
Пружинное кольцо
047 109 497
6 шт
22
Опорная деталь
047 109 525 A
4 шт
23
Опорная деталь
047 109 427
2 шт
24
Рычаг клапана
047 109 441 A
2 шт
25
Рычаг клапана
047 109 441 B
3 шт
26
Рычаг клапана
047 109 441
3 шт
27
Регулировочная шайба
N 908 016 01
14,7X20X3,6
2 шт
28
Пружина коромысла
047 109 434
1 шт
29
Винт с шестигранной головкой
N 010 345 16
M8X45
4 шт
30
Подкладная шайба
N 011 525 20
A8,4X16X1,6
4 шт
31
Винт с цилиндрической головкой | см. панель иллюстраций:
103-032
32
Экран | см. панель иллюстраций:
103-032
33
Ведущая шестерня | см. панель иллюстраций:
115-003
