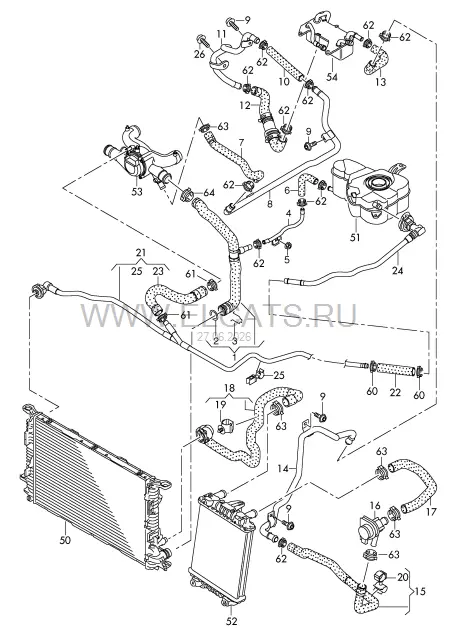

Жидкостное охлаждение — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A8/S8 quattro · 2010
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
36
1
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 055 S
Обрат. магист.
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
1 шт
3
Пружинный фиксатор
4E0 121 142
38MM
1 шт
4
Трубопровод системы охлаждения
4H0 121 399 G
лев.
1 шт
5
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
6
Шланг системы охлаждения
4H0 121 109 C
1 шт
7
Шланг системы охлаждения
4H0 121 104 F
лев. верхн.
1 шт
8
Трубопровод системы охлаждения
4H0 121 481 AA
слева спереди
1 шт
9
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
X шт
10
Шланг системы охлаждения
4H0 121 445 J
сзади посеред.
1 шт
11
Трубопровод системы охлаждения
4H0 121 485 AB
прав.
1 шт
12
Шланг ОЖ с термостатом
4H0 121 449 R
прав.
1 шт
13
Шланг системы охлаждения
4H0 121 448 L
слева сзади
1 шт
14
Трубопровод системы охлаждения
4H0 121 400 AC
слева сзади
1 шт
15
Шланг системы охлаждения
4H0 121 471 C
1 шт
16
Дополнительный насос ОЖ
059 121 012 A
1 шт
17
Шланг системы охлаждения
4H0 121 447 AD
слева снаружи
1 шт
18
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 054 H
1 шт
19
Держатель шланга
3C0 121 093 D
23MM
1 шт
20
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
1 шт
21
Вентиляционная трубка
4H0 121 081 S
спереди посер.
1 шт
22
Вентиляционный шланг
4H0 121 107 J
лев.
1 шт
23
Вентиляционный шланг
4H0 121 107 F
лев.
1 шт
24
Вентиляционная трубка
4H0 121 081 AA
лев.
1 шт
25
Фиксатор | имеется в позиции:
21
26
Винт с цилиндрической головкой с внутренним многогранником
N 910 491 01
M8X32
1 шт
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
51
Расширительный бачок | см. панель иллюстраций:
121-070
52
Дополнительный радиатор ОЖ | см. панель иллюстраций:
121-076
53
Корпус термостата | см. панель иллюстраций:
121-006
54
Масляный радиатор КП | см. панель иллюстраций:
317-050
60
Пружинный хомут
N 906 867 01
14X12
X шт
61
Пружинный хомут
N 909 264 01
19X12
X шт
62
Пружинный хомут
N 906 869 02
23X12
X шт
63
Пружинный хомут
N 906 870 01
27X12
X шт
64
Пружинный хомут
N 909 265 01
47X12
X шт
