Жидкостное охлаждение — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A8/S8 quattro · 2010

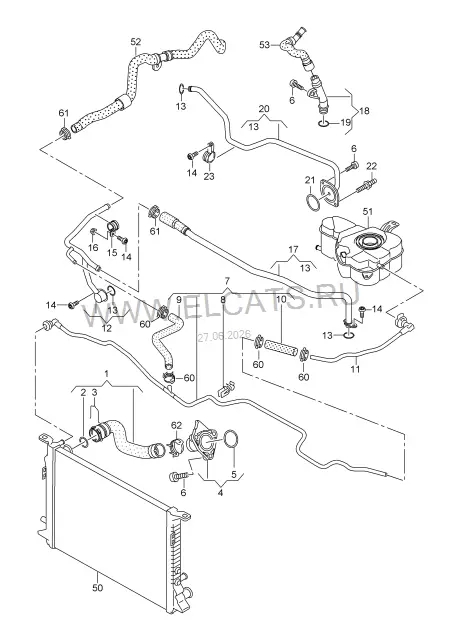

Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
33
1
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 101 AE
1 шт
(1)
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 101 AD
1 шт
(1)
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 101 AA
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
1 шт
3
Пружинный фиксатор
4E0 121 142
38MM
1 шт
4
Патрубок ОЖ
079 121 137 M
справа спереди
1 шт
5
Уплотнитель
079 121 043 A
1 шт
6
Винт с плоской головкой и внутренним Torx
N 101 243 06
M6X20
X шт
7
Вентиляционная трубка
4H0 121 081 AT
спереди посер.
1 шт
8
Фиксатор
7L5 253 198
3 шт
9
Вентиляционный шланг
4H0 121 107 R
прав.
1 шт
10
Вентиляционный шланг
4H0 121 107 J
лев.
1 шт
11
Вентиляционная трубка
4H0 121 081 AA
лев.
1 шт
12
Трубопровод системы охлаждения
079 121 085 N
справа спереди
1 шт
13
Уплотнительное кольцо
WHT 001 011
12,2X1,65
X шт
14
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
X шт
15
Хомут
N 104 669 04
16X19
1 шт
16
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
17
Трубопровод системы охлаждения
079 121 083 H
слева спереди
1 шт
18
Трубопровод системы охлаждения
079 121 075 E
справа сзади
1 шт
19
Уплотнительное кольцо
WHT 005 652
17X3
1 шт
20
Трубопровод системы охлаждения | D >> - 02.09.2013
079 121 071 CK
слева сзади
1 шт
(20)
Трубопровод системы охлаждения | D - 02.09.2013>>
079 121 071 CM
слева сзади
1 шт
21
Уплотнительное кольцо
N 909 125 01
32X5
1 шт
22
Двойной винт с шестигр.
N 911 480 01
M6X22/M6X14
1 шт
23
Хомут
N 909 285 02
12X19
1 шт
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
51
Расширительный бачок | см. панель иллюстраций:
121-070
52
Шланг системы охлаждения | см. панель иллюстраций:
819-072
53
Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстраций:
819-072
60
Пружинный хомут
N 906 867 01
14X12
X шт
61
Пружинный хомут
N 906 869 02
23X12
X шт
62
Пружинный хомут
N 909 265 01
47X12
X шт
