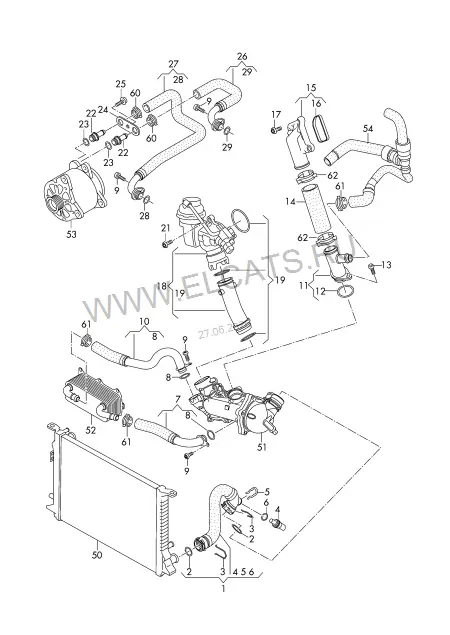

Жидкостное охлаждение — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A8/S8 quattro · 2010
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
39
1
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 055 AG
Обрат. магист.
1 шт
(1)
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 055 AH
Обрат. магист.
1 шт
(1)
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 055 AF
Обрат. магист.
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
2 шт
3
Пружинный фиксатор
4E0 121 142
38MM
2 шт
4
Датчик температуры ОЖ
06A 919 501 A
1 шт
5
Пружинный фиксатор
032 121 142
1 шт
6
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
7
Трубка ОЖ с шлангом ОЖ
079 121 081
нижн.
1 шт
8
Уплотнительное кольцо
N 904 650 03
23X2,6
2 шт
9
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
X шт
10
Трубка ОЖ с шлангом ОЖ
079 121 081 B
верхн.
1 шт
11
Соед. патрубок с упл. кольцом
079 121 147 C
1 шт
12
Уплотнительное кольцо
WHT 007 960 A
31X3
1 шт
13
Винт с плоской головкой и внутренним Torx
N 101 243 06
M6X20
1 шт
14
Шланг системы охлаждения
079 121 057 AF
1 шт
15
Патрубок ОЖ
079 121 127 E
1 шт
16
Уплотнитель
079 121 043 B
1 шт
17
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
4 шт
18
Термопневматический клапан
079 121 678 H
1 шт
19
1 к-т уплотн.колец кругл.сеч.
079 198 013
1 шт
21
Винт с плоской головкой
N 910 969 01
M6X22
4 шт
22
Штуцер охлаждающей жидкости
059 121 131 B
2 шт
23
Уплотнительное кольцо
WHT 001 011
12,2X1,65
X шт
24
Держатель
057 121 077
1 шт
25
Винт с полукр.гол. и внут.TORX
N 101 562 06
M6X30
1 шт
26
Шланг системы охлаждения
079 121 030 A
1 шт
27
Шланг системы охлаждения
079 121 030
1 шт
28
Уплотнительное кольцо
WHT 001 011
12,2X1,65
1 шт
29
Уплотнительное кольцо
WHT 001 011
12,2X1,65
1 шт
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
51
Насос системы охлаждения | см. панель иллюстраций:
121-000
52
Масляный радиатор | см. панель иллюстраций:
115-015
53
Генератор | см. панель иллюстраций:
903-000
54
Шланг системы охлаждения | см. панель иллюстраций:
121-054
(54)
Шланг системы охлаждения | см. панель иллюстраций:
121-056
60
Пружинный хомут
N 907 702 01
17X12
X шт
61
Пружинный хомут
N 906 870 01
27X12
X шт
62
Пружинный хомут
N 906 872 01
40X12
X шт
