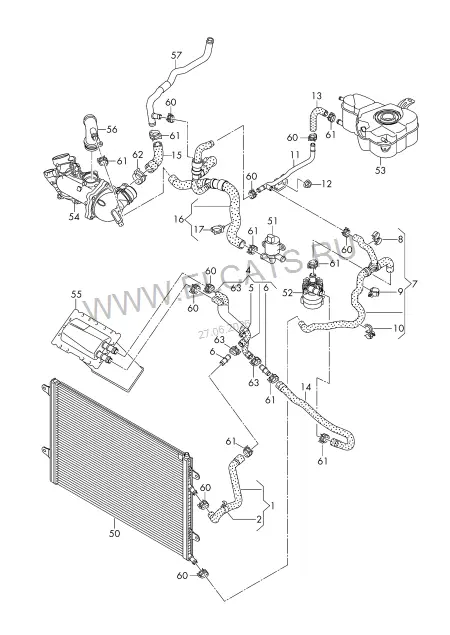

Жидкостное охлаждение — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A8/S8 quattro · 2010
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
28
1
Шланг системы охлаждения
4H0 121 062 B
1 шт
2
Кабельная стяжка с держ.шланга
443 957 818 C
7X273/8
1 шт
4
Шланг системы охлаждения
4H0 121 060 G
1 шт
5
Держатель шланга | имеется в позиции:
4
1 шт
6
Промежуточная деталь
1H0 121 140
20MM/20MM
2 шт
7
Шланг системы охлаждения
4H0 121 059 K
1 шт
8
Держатель шланга
N 102 918 01
19X12X22
1 шт
9
Держатель шланга | имеется в позиции:
7
1 шт
10
Держатель шланга | имеется в позиции:
7
1 шт
11
Трубопровод системы охлаждения
4H0 121 399 H
1 шт
12
Шестигранная гайка с шайбой
N 907 143 03
M6
1 шт
13
Шланг системы охлаждения
4H0 121 109 C
1 шт
14
Шланг системы охлаждения
4H0 121 057 L
1 шт
15
Шланг системы охлаждения
079 121 054 E
1 шт
16
Шланг системы охлаждения
4H0 121 088 AP
1 шт
17
Держатель
N 104 245 01
6,5X26
1 шт
50
Дополнительный радиатор ОЖ | см. панель иллюстраций:
спереди посер. | 121-070
51
Электромагнитный клапан | см. панель иллюстраций:
слева спереди | 121-055
52
Дополнительный насос ОЖ | см. панель иллюстраций:
121-055
53
Расширительный бачок | см. панель иллюстраций:
121-070
54
Насос системы охлаждения | см. панель иллюстраций:
121-007
55
Промеж. охлад. наддув. воздуха | см. панель иллюстраций:
145-044
56
Патрубок ОЖ | см. панель иллюстраций:
121-007
57
Трубопровод системы охлаждения | см. панель иллюстраций:
121-052
60
Пружинный хомут
N 906 869 02
23X12
X шт
61
Пружинный хомут
N 906 870 01
27X12
X шт
62
Пружинный хомут
N 906 871 01
32X12
X шт
63
Пружинный хомут
N 906 870 01
27X12
2 шт
