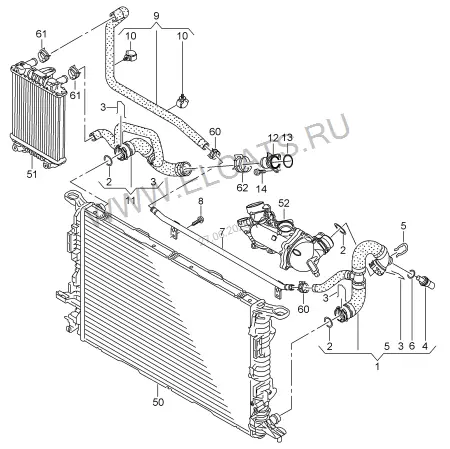

Жидкостное охлаждение — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A8/S8 quattro · 2010
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
20
1
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 055 AF
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
3 шт
3
Пружинный фиксатор
4E0 121 142
38MM
3 шт
4
Датчик температуры ОЖ
06A 919 501 A
1 шт
5
Пружинный фиксатор
032 121 142
1 шт
6
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
7
Трубопровод системы охлаждения
4H0 121 481 S
1 шт
8
Винт с полукр.гол. и внут.TORX
N 907 976 01
6X17
2 шт
9
Шланг системы охлаждения
4H0 121 030 F
1 шт
10
Держатель шланга | имеется в позиции:
9
2 шт
11
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 101 AA
1 шт
12
Патрубок ОЖ
079 121 137 M
1 шт
13
Уплотнитель
079 121 043 A
1 шт
14
Винт с плоской головкой и внутренним Torx
N 101 243 06
M6X20
3 шт
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
51
Дополнительный радиатор ОЖ | см. панель иллюстраций:
справа спереди | 121-077
52
Насос системы охлаждения | см. панель иллюстраций:
121-007
60
Пружинный хомут
N 906 869 02
23X12
X шт
61
Пружинный хомут
N 906 870 01
27X12
X шт
62
Пружинный хомут
N 909 265 01
47X12
X шт
