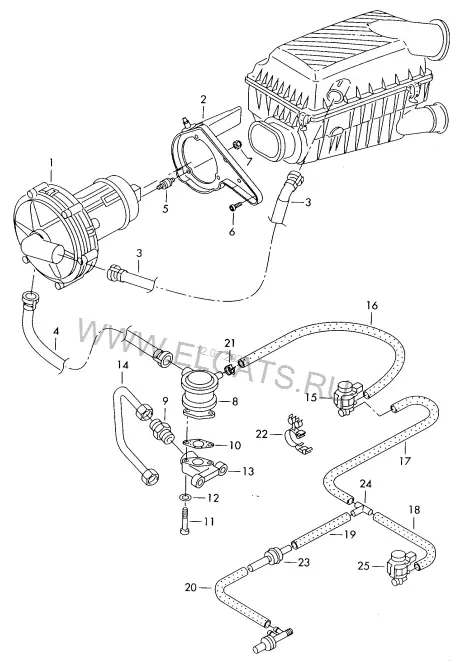

Насос вторичного воздуха — Volkswagen Beetle Cabrio 2004: схема и номера деталей | Глав Авто
Запчасти
/
Насос вторичного воздуха
Volkswagen · Beetle Cabrio · 2004
Насос вторичного воздуха
1. Двигатель, Сцепление
Детали узла
18
1
Насос вторичного воздуха | при необх. использов. с:
06A 959 253 E
06A 133 567 A
1 | 1 шт
(2)
Кронштейн насоса
06A 906 615 F
1 шт
3
Впускной патрубок
1J0 131 128
1 шт
(4)
Соединительный шланг
06A 131 127 L
1 шт
(4)
Соединительный шланг
06A 131 127 N
1 шт
(4)
Соединительный шланг
06A 131 127 M
1 шт
(5)
Упор
06A 133 567 A
3 шт
7
Гайка шестигранная
N 011 006 24
M6
3 шт
(8)
Клапан вторичного воздуха | F >> 1Y-5-322 020
06A 131 351 D
1 | 1 шт
(8)
Клапан вторичного воздуха | F 1Y-5-322 021>>
06A 131 351 D
1 шт
(8)
Клапан вторичного воздуха
06A 131 351 F
1 шт
9
Резьбовой штуцер
037 131 819
1 шт
10
Уплотнитель
06A 131 120 A
1 шт
11
Винт с полупотайной головкой с внутренним многогранником
N 105 821 03
M6X40
2 шт
13
см. панель иллюстраций:
133-015
1 шт
(13)
см. панель иллюстраций:
133-024
(14)
Соединительная трубка
06A 131 581 A
1 шт
(14)
Соединительная трубка
06A 131 581 C
1 шт
