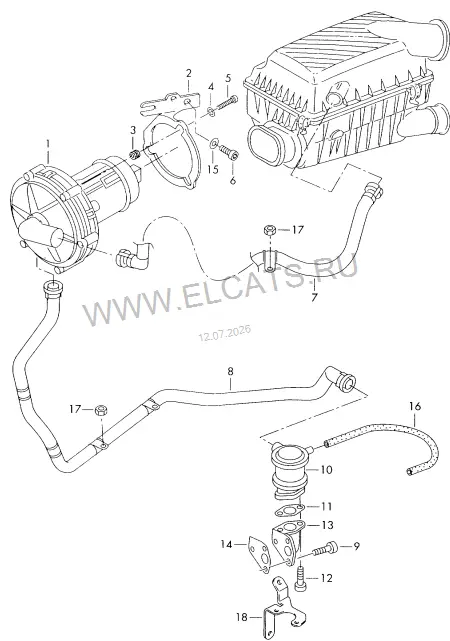

Насос вторичного воздуха — Volkswagen Beetle Cabrio 2004: схема и номера деталей | Глав Авто
Запчасти
/
Насос вторичного воздуха
Volkswagen · Beetle Cabrio · 2004
Насос вторичного воздуха
1. Двигатель, Сцепление
Детали узла
20
1
Насос вторичного воздуха | при необх. использов. с:
06A 959 253 E
06A 133 567 A
1 | 1 шт
(2)
Кронштейн насоса
06A 131 085 D
1 шт
(3)
Упор
06A 133 567 A
3 шт
(5)
Гайка шестигранная
N 011 006 27
M6
3 шт
6
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 908 706 02
M8X35
3 шт
(7)
Соединительная трубка
1C0 131 126
1 шт
(8)
Соединительная трубка
06A 131 372
1 шт
(9)
Винт с плоской головкой
N 104 707 03
M6X50
3 шт
10
Комбинированный клапан | для этого альтернативно поставляются:
06A 131 229 C
022 131 101 F
1 | 1 шт
11
Уплотнитель
06A 131 120 A
1 шт
12
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 101 725 01
M6X22
2 шт
(12)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 101 154 01
M6X18-U-S4
1 шт
(12)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 101 154 02
M6X18
1 шт
(12)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 101 154 04
M6X18
1 шт
13
Адаптер
058 131 817
1 шт
(14)
Уплотнитель
078 131 120 M
1 шт
16
см. панель иллюстраций:
133-031
18
Держатель
06A 971 845 E
1 шт
(18)
Держатель
06A 133 336 B
1 шт
(18)
Кронштейн | Трубка маслоизмерит. щупа
06A 133 376 D
1 шт
