Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2000: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2000

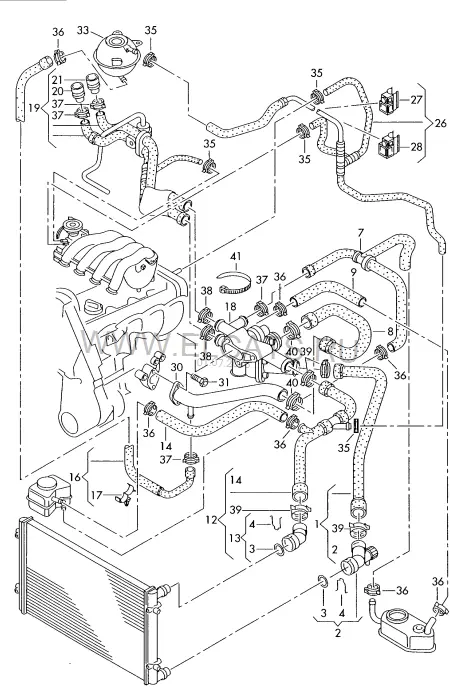

Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
31
1
Шланг системы охлаждения | (корпус термостата > радиатор ОЖ)
1J0 122 051 AL
1 шт
2
Муфта, быстродействующая
6Q0 122 291 F
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
2 шт
(7)
Шланг системы охлаждения | (корпус термостата > охладитель масла)
1J0 121 058 G
1 шт
7
Шланг системы охлаждения | (Масляный радиатор КП > корпус термостата > масляный радиатор)
1J0 121 086 AN
1 шт
8
Шланг системы охлаждения | (корпус термостата > трубопровод ОЖ)
1J0 121 063 D
1 шт
9
Шланг системы охлаждения | (Масляный радиатор КП > корпус термостата)
1J0 121 096 AR
1 шт
12
Шланг системы охлаждения | (Корпус термостата > маслян. радиатор>радиатор ОЖ)
1J0 122 101 AG
1 шт
13
Муфта, быстродействующая
1J0 122 291
1 шт
14
Шланг системы охлаждения | (маслян. радиатор > соедини- тельный элемент)
1J0 121 096 S
1 шт
16
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 122 109 AJ
1 шт
17
Держатель
1J0 121 093 AR
1 шт
18
см. панель иллюстраций:
121-070
(19)
Шланг ОЖ с быстроразъёмной муфтой | (Штуцер дроссельн. заслонки > корпус термостата > теплообменник)
1J0 121 156 AR
1 шт
20
Муфта, быстродействующая
1J0 122 291 D
1 шт
21
Муфта, быстродействующая
3B0 122 291 B
1 шт
26
Шланг системы охлаждения | (компенсационный бачок > кор- пус дроссельной заслонки > распределит. патрубки > ГБЦ)
1J0 121 444 CH
1 шт
27
Держатель
1J0 121 093 G
1 шт
28
Держатель
1J0 121 093 H
1 шт
30
Трубопровод системы охлаждения
06A 122 481
Обрат. магист.
1 шт
-
Манжетное уплотнение
038 121 119 B
50X4
1 шт
31
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 01
M7X21,5-SP
2 шт
33
см. панель иллюстраций:
121-070
35
Пружинный хомут
N 906 867 01
14X12
X шт
36
Пружинный хомут
N 906 869 01
23X12
X шт
37
Пружинный хомут
N 906 870 01
27X12
X шт
38
Пружинный хомут
N 906 557 01
32X12
X шт
39
Пружинный хомут
N 906 872 01
40X12
X шт
40
Пружинный хомут
N 909 265 01
47X12
X шт
41
Кабельная стяжка
N 020 902 2
3,6X246
X шт
