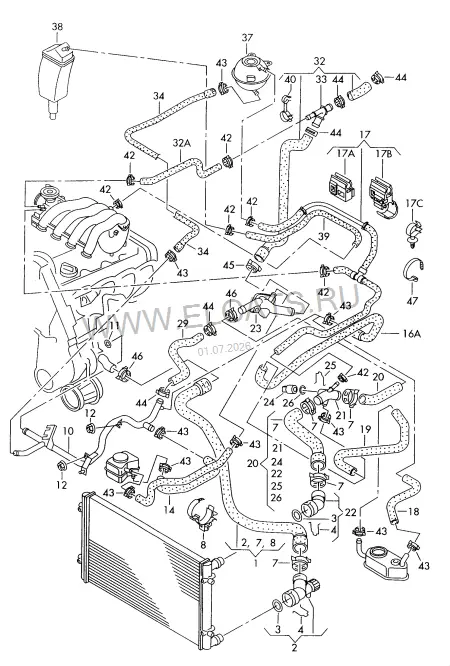

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2000: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2000
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
48
1
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1J0 122 051 H
1 шт
2
Муфта, быстродействующая | использовать с:
6Q0 122 291 F
N 906 872 01
1 | 1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
1 шт
7
Пружинный хомут
N 906 872 01
40X12
2 шт
8
Держатель
1J0 121 093 C
1 шт
10
Трубопровод системы охлаждения | F >> 8L-W-150 000
06A 121 065 E
1 шт
(10)
Трубопровод системы охлаждения | F 8L-X-000 001>>
06A 121 065 AP
1 шт
11
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
12
Шестигранная гайка с буртиком
N 901 752 03
M6
X шт
(12)
Винт с цилиндрической головкой с внутренним шестигранником
N 044 727 3
M10X16
X шт
14
Шланг системы охлаждения | (Фланец > охладитель масла > трубка ОЖ)
1J0 121 086 AA
1 шт
16A
Шланг системы охлаждения | (Тройник > трубопровод ОЖ) | F >> 8L-W-150 000* | использовать с:
1J0 121 096 D
N 020 902 2
1 | X шт
16A
Шланг системы охлаждения | (Тройник > трубопровод ОЖ) | F 8L-X-000 001>>* | использовать с:
1J0 121 096 AF
N 020 902 2
1 | X шт
17
Шланг системы охлаждения | (Компенсационный бачок > корпус дроссельной заслонки > распределитель) | при необх. использов. с:
1J0 122 447 EG
N 020 902 2
1 | X шт
17A
Держатель
1J0 121 093 G
1 шт
17B
Держатель
1J0 121 093 J
1 шт
17C
Фиксатор | для шланга ОЖ:
N 104 362 01
A3-14XC13-6,5 | 1J0 122 447 Q
1 шт
18
Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ) | F >> 8L-V-062 055
1J0 121 058
1 шт
(18)
Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ) | F 8L-V-062 056>>
1J0 121 058 AC
1 шт
19
Шланг системы охлаждения | (радиатор масла КП > рспределитель)
1J0 121 096 K
1 шт
(20)
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1J0 122 101 B
1 шт
20
Шланг системы охлаждения | (Фланец>радиатор ОЖ) | для автомобилей с кондицион.
1J0 122 101 D
1 шт
(21)
Распределительное устройство | для шланга ОЖ: | использовать с:
1J0 121 087 C
1J0 122 101 B | N 906 872 01 | N 906 867 01 | N 906 869 01
1 | 1 | 1 | 2 шт
21
Распределительное устройство | для автомобилей с кондицион. | для шланга ОЖ: | использовать с:
1J0 121 087 A
1J0 122 101 D | N 906 872 01 | N 906 867 01 | N 906 869 01
1 | 1 | 1 | 2 шт
22
Муфта, быстродействующая | использовать с:
1J0 122 291
N 906 558 01
1 | 1 шт
23
см. панель иллюстраций:
121-075
24
см. панель иллюстраций:
919-040
25
Пружинный фиксатор
032 121 142
2 шт
26
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
29
Шланг системы охлаждения | (Теплообменник) | F >> 8L-W-150 000
1J0 121 073 A
1 шт
(29)
Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник) | F 8L-X-000 001>>
1J0 122 073 A
1 шт
32
Шланг системы охлаждения | (фланец > теплообменник) | F >> 8L-W-150 000
1J0 122 157 AJ
1 шт
(32)
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник) | F 8L-X-000 001>>
1J0 122 157 Q
1 шт
32A
Шланг системы охлаждения | (штуцер дроссельной заслонки > распределитель) | F >> 8L-W-150 000
1J0 121 447 A
1 шт
(32A)
Шланг системы охлаждения | (штуцер дроссельной заслонки > распределитель) | F 8L-X-000 001>>
1J0 121 447 G
1 шт
33
Распределительное устройство | для шланга ОЖ: | использовать с:
1J0 121 087 D
1J0 122 157 AJ | N 906 870 01
1 | 2 шт
34
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 121 109 B
1 шт
37
см. панель иллюстраций:
121-075
38
см. панель иллюстраций:
201-095
39
см. панель иллюстраций:
201-095
40
Держатель
N 104 320 01
24X14X25
1 шт
42
Пружинный хомут
N 102 922 01
A14X12
X шт
43
Пружинный хомут
N 906 869 01
23X12
X шт
44
Пружинный хомут
N 906 870 01
27X12
X шт
45
Пружинный хомут
N 906 557 01
32X12
X шт
46
Пружинный хомут
N 906 872 01
40X12
X шт
47
Кабельная стяжка
N 020 902 2
3,6X246
X шт
