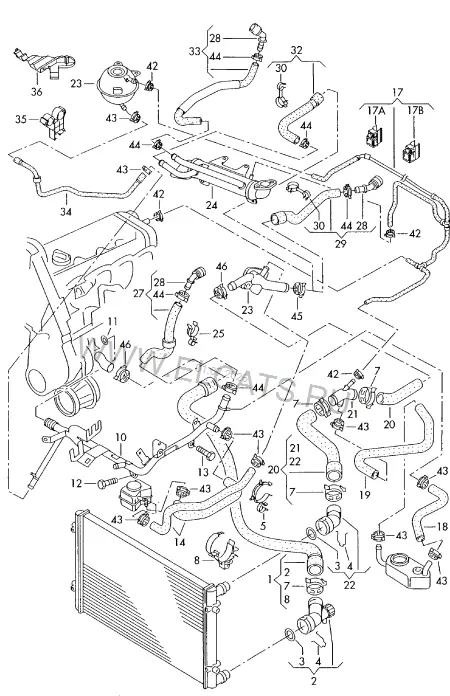

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2001: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2001
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
44
1
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1J0 122 051 J
1 шт
2
Муфта, быстродействующая | использовать с:
6Q0 122 291 F
N 906 872 01
1 | 1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
X шт
4
Пружинный фиксатор
1J0 121 142
32MM
2 шт
5
Держатель
N 104 322 01
13X34
1 шт
7
Пружинный хомут
N 906 872 01
40X12
2 шт
8
Держатель
1J0 121 093 C
1 шт
(10)
Трубопровод системы охлаждения
038 121 065 Q
1 шт
10
Трубопровод системы охлаждения
038 121 065 R
1 шт
11
Манжетное уплотнение
06B 121 687
20,5X5,5
1 шт
12
Винт с шестигр. гол. самостопорящийся
N 010 227 6
M7X12
1 шт
13
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 905 882 01
M10X25
1 шт
14
Шланг системы охлаждения | (Фланец > охладитель масла > трубка ОЖ)
1J0 121 086 B
1 шт
(14)
Шланг системы охлаждения | (Фланец > охладитель масла > трубка ОЖ)
1J0 121 086 AS
1 шт
(17)
Шланг системы охлаждения | (компенсационный бачок > рас- пределит. патрубок > ГБЦ)
1J0 122 447 EP
1 шт
17
Шланг системы охлаждения | (охладитель ОГ > компенсацион- ный бачок> распределительный патрубок > ГБЦ) | для а/м с охлаждением рецирку- лирующих ОГ
1J0 122 447 EN
1 шт
17A
Держатель
1J0 121 093 G
1 шт
17B
Держатель
1J0 121 093 H
1 шт
18
Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ)
1J0 121 058 AC
1 шт
19
Шланг системы охлаждения | (радиатор масла КП > рспределитель)
1J0 121 096 K
1 шт
(20)
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1J0 122 101 A
1 шт
20
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1J0 122 101 B
1 шт
(21)
Распределительное устройство | использовать с:
1J0 121 087 B
N 906 872 01 | N 906 867 01 | N 906 869 01
1 | 1 | 1 | 2 шт
21
Распределительное устройство | использовать с:
1J0 121 087 C
N 906 872 01 | N 906 867 01 | N 906 869 01
1 | 1 | 1 | 2 шт
22
Муфта, быстродействующая | использовать с:
1J0 122 291
N 906 872 01
1 | 1 шт
23
см. панель иллюстраций:
121-075
24
см. панель иллюстраций:
131-020
25
Держатель
N 104 321 01
13X28
1 шт
27
Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник)
1J0 122 073 A
1 шт
28
Муфта, быстродействующая
1J0 122 291 D
X шт
29
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник)
1J0 122 157 EH
1 шт
(29)
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник) | для а/м с цепью нагрева свечей накаливания
1J0 122 157 DJ
1 шт
30
Держатель
N 104 320 01
24X14X25
1 шт
32
Шланг системы охлаждения | (охладитель ОГ > фланец) | для а/м с охлаждением рецирку- лирующих ОГ
1J0 122 157 BG
1 шт
33
Шланг ОЖ с быстроразъёмной муфтой | (охладитель ОГ > теплообменник) | для а/м с охлаждением рецирку- лирующих ОГ
1J0 122 157 BK
1 шт
34
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 121 109 D
1 шт
(34)
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ) | для автомобилей с кондицион.
1J0 121 109 C
1 шт
35
Держатель
1J0 121 093 F
1 шт
36
Держатель
1J0 121 093 E
1 шт
42
Пружинный хомут
N 906 867 01
14X12
X шт
43
Пружинный хомут
N 906 869 01
23X12
X шт
44
Пружинный хомут
N 906 870 01
27X12
X шт
45
Пружинный хомут
N 906 557 01
32X12
X шт
46
Пружинный хомут
N 906 872 01
40X12
X шт
