Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2001: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2001

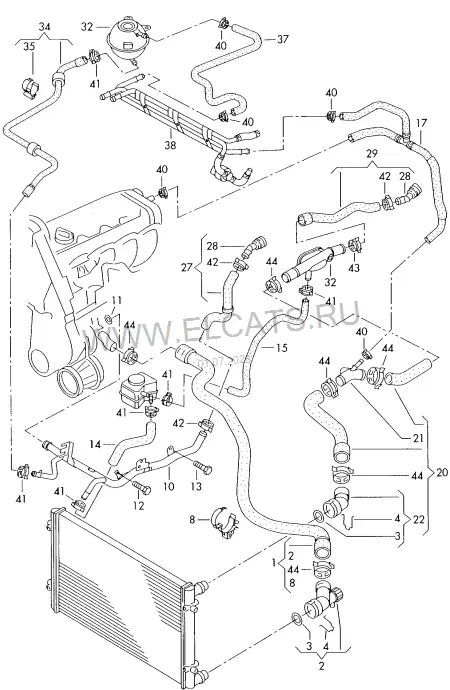

Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
31
1
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1J0 122 051 H
1 шт
2
Муфта, быстродействующая
6Q0 122 291 F
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
2 шт
8
Держатель
1J0 121 093 C
1 шт
10
Трубопровод системы охлаждения
038 121 065 BG
1 шт
11
Манжетное уплотнение
06B 121 687
20,5X5,5
1 шт
12
Винт с шестигр. гол. самостопорящийся
N 010 227 6
M7X12
1 шт
13
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 905 882 01
M10X25
1 шт
14
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
1J0 121 058 AE
1 шт
15
Шланг системы охлаждения | (Фланец > масляный радиатор)
1J0 121 096 BL
1 шт
(17)
Шланг системы охлаждения | (Разветвитель > трубопровод ОЖ > ГБЦ)
1J0 122 447 FN
1 шт
17
Шланг системы охлаждения | (Разветвитель > трубопровод ОЖ > ГБЦ) | для а/м с цепью нагрева свечей накаливания
1J0 122 447 DS
1 шт
20
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1J0 122 101 A
1 шт
21
Распределительное устройство | использовать с:
1J0 121 087 B
N 906 872 01
1 | 2 шт
22
Муфта, быстродействующая
1J0 122 291
1 шт
27
Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник)
1J0 122 073 A
1 шт
28
Муфта, быстродействующая
1J0 122 291 D
1 шт
29
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник)
1J0 122 157 EH
1 шт
(29)
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник) | для а/м с цепью нагрева свечей накаливания
1J0 122 157 EJ
1 шт
(29)
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник) | для а/м с цепью нагрева свечей накаливания | для эксплуатации а/м в холодном климате
1J0 122 157 EC
1 шт
32
см. панель иллюстраций:
121-075
34
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 122 109 BG
1 шт
35
Фиксатор
1J0 121 093 AS
1 шт
37
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 121 447 AC
1 шт
38
см. панель иллюстраций:
201-026
40
Пружинный хомут
N 906 867 01
14X12
X шт
41
Пружинный хомут
N 906 869 01
23X12
1 шт
42
Пружинный хомут
N 906 870 01
27X12
1 шт
43
Пружинный хомут
N 906 557 01
32X12
1 шт
44
Пружинный хомут
N 906 872 01
40X12
1 шт
