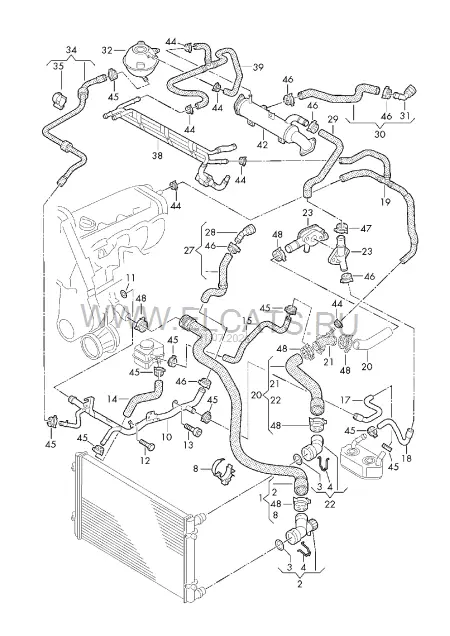

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2001: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2001
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
34
1
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1J0 122 051 AN
1 шт
2
Муфта, быстродействующая
1J0 122 291 G
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
2 шт
8
Держатель
1J0 121 093 C
1 шт
10
Трубопровод системы охлаждения
038 121 065 BF
1 шт
11
Манжетное уплотнение
06B 121 687
20,5X5,5
1 шт
12
Винт с шестигр. гол. самостопорящийся
N 010 227 6
M7X12
1 шт
13
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 905 882 01
M10X25
1 шт
14
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
1J0 121 058 AD
1 шт
15
Шланг системы охлаждения | (маслян. радиатор > соедини- тельный элемент)
1J0 121 096 BN
1 шт
17
Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ)
1J0 121 058 AK
1 шт
18
Шланг системы охлаждения | (фланец > радиатор масла КП)
1J0 121 096 AT
1 шт
19
Шланг системы охлаждения | (Разветвитель > трубопровод ОЖ > ГБЦ)
1J0 122 447 DS
1 шт
20
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1J0 122 101 B
1 шт
21
Распределительное устройство | использовать с:
1J0 121 087 C
N 906 872 01 | N 906 869 01
1 | 1 | 2 шт
22
Муфта, быстродействующая
1J0 122 291
1 шт
23
см. панель иллюстраций:
121-075
27
Шланг ОЖ с быстроразъёмной муфтой
1J0 122 073 A
1 шт
28
Муфта, быстродействующая
1J0 122 291 D
1 шт
29
Шланг системы охлаждения | (охладитель ОГ > фланец)
1J0 121 157 AJ
1 шт
30
Шланг ОЖ с быстроразъёмной муфтой | (охладитель ОГ > теплообменник)
1J0 122 157 FM
1 шт
31
Муфта, быстродействующая
7M0 122 291
1 шт
32
см. панель иллюстраций:
121-075
34
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 122 109 BG
1 шт
35
Фиксатор
1J0 121 093 AS
1 шт
38
см. панель иллюстраций:
201-029
39
Шланг системы охлаждения | (охладитель ОГ > компенсацион. бачок > трубка ОЖ)
1J0 122 447 FQ
1 шт
42
см. панель иллюстраций:
131-030
44
Пружинный хомут
N 906 867 01
14X12
X шт
45
Пружинный хомут
N 906 869 01
23X12
1 шт
46
Пружинный хомут
N 906 870 01
27X12
1 шт
47
Пружинный хомут
N 906 557 01
32X12
1 шт
48
Пружинный хомут
N 906 872 01
40X12
1 шт
