Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2007: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2007

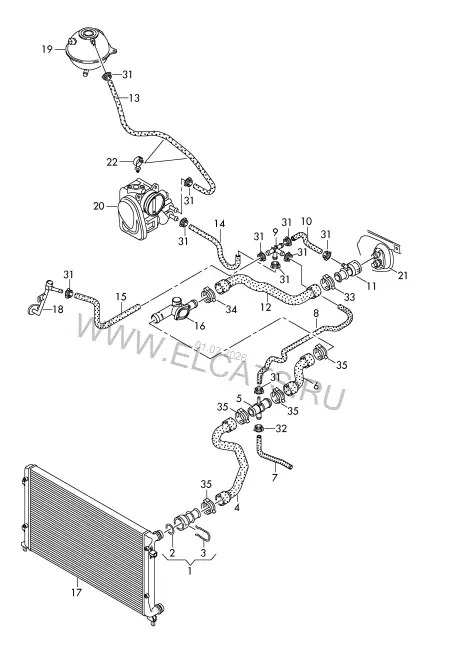

Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
31
1
Муфта, быстродействующая
7M3 122 291
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
3
Пружинный фиксатор
1J0 121 142
32MM
1 шт
4
Шланг системы охлаждения | F >> 8P-4-160 000*
8P0 121 105 C
1 шт
(4)
Шланг системы охлаждения | F 8P-4-160 001>>*
1K0 121 101 BS
1 шт
5
Распределительное устройство | для а/м с масляным радиатором
1K0 121 087 E
1 шт
(5)
Распределительное устройство | для а/м без масл. радиатора
1K0 121 087 D
1 шт
6
Шланг системы охлаждения | F >> 8P-4-160 000*
8P0 121 105 D
1 шт
(6)
Шланг системы охлаждения | F 8P-4-160 001>>*
1K0 121 101 E
1 шт
7
Шланг системы охлаждения | (маслян. радиатор > соедини- тельный элемент) | см. панель иллюстраций:
121-033
8/12
Шланг системы охлаждения
1K0 122 447 DT
1 шт
9
Распределительное устройство
6Q0 121 619
1 шт
10
Шланг системы охлаждения
1K0 121 447 AB
1 шт
11
Муфта, быстродействующая
1K0 122 291 C
1 шт
12/8
Шланг системы охлаждения
1K0 122 447 DT
1 шт
13
Шланг системы охлаждения | (компенсационный бачок > корпус дроссельной заслонки) | F >> 8P-4-073 000*
1K0 122 447 B
1 шт
(13)
Шланг системы охлаждения | (компенсационный бачок > корпус дроссельной заслонки) | F 8P-4-073 001>>*
1K0 122 447 DK
1 шт
14
Шланг системы охлаждения | (штуцер дроссельной заслонки > распределитель)
1K0 121 447 AD
1 шт
15
Шланг системы охлаждения | (Pаспределительный патрубок > ГБЦ)
8P0 121 057 C
1 шт
16
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-077
17
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
18
Вентиляционная трубка | см. панель иллюстраций:
103-040
19
Расширительный бачок | см. панель иллюстраций:
121-070
20
Блок дроссельной заслонки | см. панель иллюстраций:
133-007
21
Теплообменник | см. панель иллюстраций:
819-020
22
Фиксатор
N 104 362 01
14X6,5
2 шт
31
Пружинный хомут
N 906 867 01
14X12
X шт
32
Пружинный хомут
N 906 869 01
23X12
X шт
33
Пружинный хомут
N 906 870 01
27X12
X шт
34
Пружинный хомут
N 906 871 01
32X12
X шт
35
Пружинный хомут
N 906 872 01
40X12
X шт
