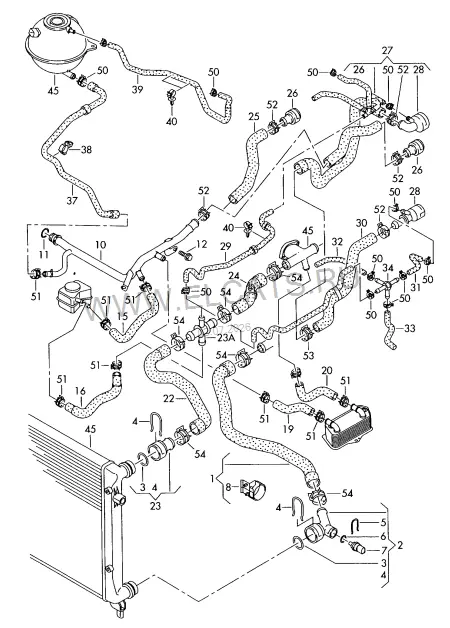

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2007: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2007
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
42
1
Шланг ОЖ с быстроразъёмной муфтой | (Pадиатор охлаждения ОЖ/насос)
1K0 122 051 P
1 шт
1
Шланг системы охлаждения
1K0 121 086 N
1 шт
(2)
Муфта, быстродействующая
1K0 122 291 N
1 шт
2
Муфта, быстродействующая | для автомобилей с кондицион.
1K0 122 291 AE
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
X шт
4
Пружинный фиксатор
1J0 121 142
32MM
X шт
5
Пружинный фиксатор
032 121 142
1 шт
6
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
7
Датчик температуры ОЖ
06A 919 501 A
2-штекерн. | черн. | 20MM
1 шт
8
Держатель шланга
1K0 121 093 B
1 шт
10
Трубопровод системы охлаждения | для а/м с масляным радиатором
06A 121 065 CB
1 шт
(10)
Трубопровод системы охлаждения | для а/м с масляным радиатором
06A 121 065 CQ
1 шт
(10)
Трубопровод системы охлаждения | для а/м без масл. радиатора
06A 121 065 DP
1 шт
(10)
Трубопровод системы охлаждения | для а/м без масл. радиатора
06A 121 065 DE
1 шт
11
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
12
Винт с 6-гр.головк.с буртиком
N 103 144 01
M10X20
1 шт
15
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
1K0 121 058 S
1 шт
16
Шланг системы охлаждения | (маслян. радиатор > соедини- тельный элемент)
1K0 121 096 AE
1 шт
(16)
Шланг системы охлаждения | (Тройник > трубопровод ОЖ) | для а/м без масл. радиатора
1K0 121 096 AQ
1 шт
19
Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ)
1K0 121 058 T
1 шт
20
Шланг системы охлаждения | (фланец > радиатор масла КП)
1K0 121 096 T
1 шт
22
Шланг системы охлаждения
1K0 121 101 BS
1 шт
23
Муфта, быстродействующая
7M3 122 291
1 шт
23A
Распределительное устройство | для а/м с масляным радиатором
1K0 121 087 E
1 шт
(23A)
Распределительное устройство | для а/м без масл. радиатора
1K0 121 087 D
1 шт
24
Шланг системы охлаждения
1K0 121 101 E
1 шт
25
не является запчастью
26
Муфта, быстродействующая
3B0 122 291 B
1 шт
27
Шланг ОЖ с быстроразъёмной муфтой | для эксплуатации а/м в холодном климате
1K0 121 156 J
1 шт
(27)
Шланг ОЖ с быстроразъёмной муфтой | для эксплуатации а/м в холодном климате
1K0 121 156 E
1 шт
28
Муфта, быстродействующая
1K0 122 291 C
1 шт
29
Шланг системы охлаждения | для эксплуатации а/м в холодном климате
1K0 122 447 BR
1 шт
37
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1K0 122 109 B
1 шт
38
Держатель
1J0 121 093 AR
1 шт
39
Шланг системы охлаждения
1K0 122 447 DK
1 шт
40
Фиксатор
N 104 362 01
14X6,5
X шт
45
см. панель иллюстраций:
121-070
50
Пружинный хомут
N 906 867 01
14X12
X шт
51
Пружинный хомут
N 906 869 01
23X12
X шт
52
Пружинный хомут
N 906 870 01
27X12
X шт
53
Пружинный хомут
N 906 871 01
32X12
X шт
54
Пружинный хомут
N 906 872 01
40X12
X шт
