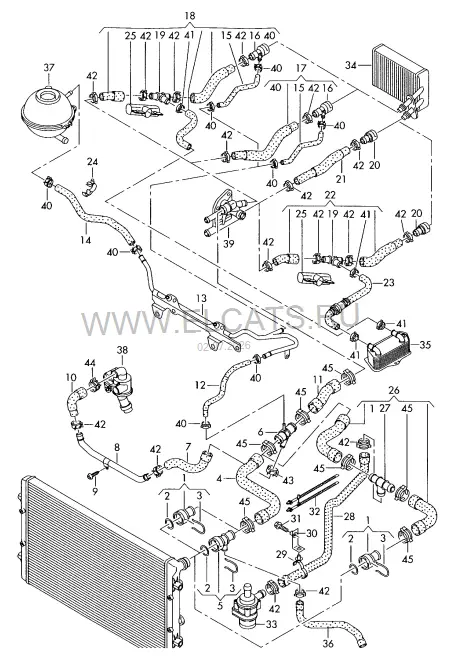

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2013: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2013
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
45
1
Муфта, быстродействующая
7M3 122 291
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
3
Пружинный фиксатор
1J0 121 142
32MM
1 шт
4
не является запчастью
5
не является запчастью
6
Распределительное устройство
1K0 121 087 H
1 шт
7
Шланг системы охлаждения
06F 121 063 D
1 шт
8
Трубопровод системы охлаждения
06F 121 065 J
1 шт
9
Винт с цил. гол. с бурт., Torx
N 910 098 01
M6X12
1 шт
10
Шланг системы охлаждения
06F 121 057 C
1 шт
11
Шланг системы охлаждения
06F 121 101
1 шт
12
Шланг системы охлаждения
06F 121 447
1 шт
13
Кронштейн с трубкой ОЖ | см. панель иллюстраций:
06F 145 317 H
145-065
1 шт
14
Вентиляционный шланг
1K0 122 447 EQ
1 шт
15
Шланг системы охлаждения
1K0 121 447 CF
1 шт
16
Муфта, быстродействующая
1K0 122 291 C
1 шт
17
Шланг ОЖ с быстроразъёмной муфтой
1K0 122 157 AN
1 шт
18
Шланг ОЖ с быстроразъёмной муфтой
1K0 122 157 DT
1 шт
19
Tройник
N 907 944 01
20X16X20
1 шт
20
Муфта, быстродействующая
3B0 122 291 B
1 шт
21
Шланг системы охлаждения
1K0 121 073 BF
1 шт
22
Шланг системы охлаждения
1K0 121 156 BE
1 шт
23
Шланг системы охлаждения
1K0 121 156 BF
1 шт
24
Держатель
N 911 367 01
31-15
1 шт
25
Теплоизоляция
1K0 121 653
2 шт
26
Шланг ОЖ с быстроразъёмной муфтой
1K0 122 101 DK
2 шт
27
Патрубок
N 906 929 01
32X20X32
1 шт
28
Шланг системы охлаждения
1K0 122 063 G
1 шт
29
Держатель
N 106 600 01
22X6,5
1 шт
30
Держатель шланга
1K0 121 093 BF
1 шт
31
Винт с шестигранной головкой
N 101 281 10
M8X30
1 шт
32
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
1 шт
33
Дополнительный насос ОЖ | см. панель иллюстраций:
121-062
34
Теплообменник | см. панель иллюстраций:
820-010
35
Масляный радиатор | для АКП | см. панель иллюстраций:
321-060
36
Шланг системы охлаждения | см. панель иллюстраций:
121-062
37
Расширительный бачок | см. панель иллюстраций:
121-070
38
Термостат | см. панель иллюстраций:
121-075
39
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-079
40
Пружинный хомут
N 906 867 01
14X12
X шт
41
Пружинный хомут
N 906 869 01
23X12
X шт
42
Пружинный хомут
N 906 870 01
27X12
X шт
43
Пружинный хомут
N 906 871 01
32X12
X шт
44
Пружинный хомут
06B 145 917
35X12
X шт
45
Пружинный хомут
N 906 872 01
40X12
X шт
