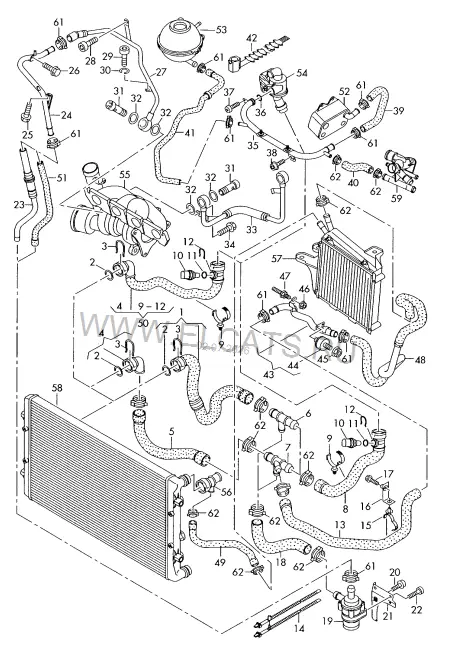

Audi · Audi A3/S3/Sportb./Lim./qu. · 2013Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла64
1не для этой модели2Уплотнительное кольцоN 907 653 0132X4X шт3Пружинный фиксатор1J0 121 14232MMX шт4Муфта, быстродействующая1K0 122 291 L1 шт5не для этой модели6не для этой модели7не для этой модели8не для этой модели9ДержательN 106 540 016,5X20X331 шт10Датчик температуры ОЖ06A 919 501 A2-штекерн.1 шт11Уплотнительное кольцоN 903 168 0119,6X3,651 шт12Пружинный фиксатор032 121 1421 шт13не для этой модели14Кабельная стяжка, двойная4A0 820 1997X213/140MMX шт15не для этой модели16не для этой модели17не для этой модели18не для этой модели19Дополнительный насос ОЖ1K0 965 561 G1 шт20Винт с цилиндрической головкой Torx (с шайбой)N 101 244 08M6X201 шт21Кронштейн дополнительного насоса ОЖ1K0 121 093 AR1 шт22Центров.винт с внутр. TORXN 105 242 02M10X122 шт24Трубопровод системы охлаждения1K0 121 070 AQ1 шт25Шестигранная гайка с буртикомN 015 082 13M61 шт26Саморез с шестигр.гол.с шайб.WHT 000 7006X17,51 шт27Трубка ОЖ с шлангом ОЖ06F 121 492 L1 шт-Теплоизоляция06F 133 833 C1 шт28Винт с цилиндр. головкой с буртиком и внутр.шестигранникN 102 254 02M8X201 шт29Винт с цилиндрической головкой с внутренним шестигранникомN 090 117 3M6X151 шт30не является запчастью31Пустотелый болт06A 145 541 J101 шт32Манжетное уплотнениеN 013 814 914,2X17,9X1,5X шт33Трубопровод системы охлаждения06F 121 497 G1 шт34Винт с цилиндр. головкой с буртиком и внутр.шестигранникN 103 036 06M8X161 шт35Трубопровод системы охлаждения06F 121 065 H1 шт36Уплотнительное кольцоN 903 653 0220X31 шт37Винт самонарез. с внутр. TORXN 908 082 036X18,51 шт38Винт с цил. гол. с бурт., TorxN 910 098 01M6X121 шт39Шланг системы охлаждения | (Масл. рад. > Водян. трубка)06F 121 058 D1 шт40Шланг системы охлаждения06F 121 056 C1 шт41Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)1K0 122 109 AL1 шт42Кабельная стяжка с держателем для прив.штифта:N 906 437 0110X187 | 5MM2 шт43не для этой модели44не для этой модели45не для этой модели46не для этой модели47не для этой модели48не для этой модели49не для этой модели50Шланг ОЖ с быстроразъёмной муфтой1K0 122 051 CM1 шт(50)Шланг ОЖ с быстроразъёмной муфтой1K0 122 051 CL1 шт51Шланг системы охлаждения1K0 121 063 J1 шт52Масляный радиатор | см. панель иллюстраций:115-03053Расширительный бачок | см. панель иллюстраций:121-07054Термостат | см. панель иллюстраций:121-07555Турбонагнетатель | см. панель иллюстраций:145-06556Муфта, быстродействующая | см. панель иллюстраций:121-06157Дополнительный радиатор ОЖ | не для этой модели58Радиатор охлаждающей жидкости | см. панель иллюстраций:121-07059Штуцер охлаждающей жидкости | см. панель иллюстраций:121-07960Пружинный хомутN 909 264 0119X12X шт61Пружинный хомутN 906 869 0123X12X шт62Пружинный хомутN 906 870 0127X12X шт63Пружинный хомутN 906 872 0140X12X шт
