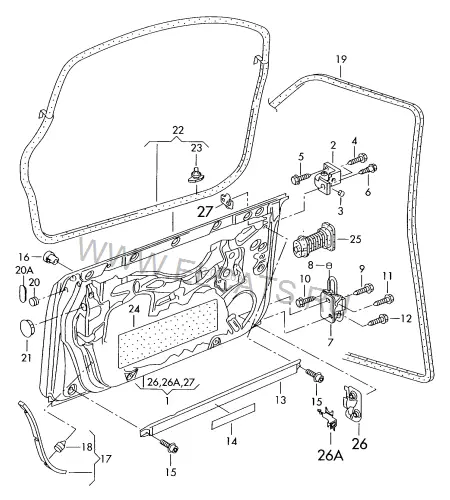

Двери — Audi A4/S4/Avant/quattro 2007: схема и номера деталей | Глав Авто
Запчасти
/
Двери
Audi · Audi A4/S4/Avant/quattro · 2007
Двери
8. Кузов
Детали узла
39
1
Дверь
8E0 831 051 J
лев.
1 шт
(1)
Дверь
8E0 831 052 J
прав.
1 шт
2
Петля двери
8E0 831 401 C
лев. верхн.
1 шт
(2)
Петля двери
8E0 831 402 C
прав. верхн.
1 шт
3
Колпачок
1H0 837 947
чёрный
2 шт
4
Винт с 6-гр.головк.с буртиком
WHT 001 234
M8X20
2 шт
5
Винт с шестигр.гол.(с шайбой)
WHT 001 235
M8X25
2 шт
6
Винт Torx с буртиком
8E0 837 453 A
M8X27
2 шт
7
Петля двери
8E0 831 411 E
лев. нижн.
1 шт
(7)
Петля двери
8E0 831 412 E
прав. нижн.
1 шт
8
Колпачок
8L3 837 947
нижн.
2 шт
9
Винт с 6-гр.головк.с буртиком
WHT 001 234
M8X20
2 шт
10
Винт с шестигр.гол.(с шайбой)
WHT 001 235
M8X25
2 шт
11
Винт с внутренним Torx
WHT 001 230
M8X27
2 шт
12
Винт Torx с буртиком
8E0 837 453 A
M8X27
2 шт
13
Брус безопасности | использовать с:
3R0 831 507
431 819 225
2 шт
14
Уплотнитель
431 819 225
15X15X1360MM
1 шт
15
Винт с цил. скругл. головкой Torx (с шайбой)
WHT 001 241
M8X14
4 шт
16
Упор
8E0 837 529
13X12MM
2 шт
17
Планка-держатель
8E0 831 347
лев.
1 шт
(17)
Планка-держатель
8E0 831 348
прав.
1 шт
18
Пружинный зажим с прокладкой
8E0 831 719 A
6 шт
19
Уплотнитель двери, внутренний
8E0 831 721 F
слева и справа
2 шт
20A
Заглушка | имеется также в цвете:
слева и справа
2 шт
—
чёрный
8E0 837 111 A B41
21
Заглушка
191 971 928
27
2 шт
22
Уплотнитель двери, наружный
8E0 837 911 M
лев.
1 шт
(22)
Уплотнитель двери, наружный
8E0 837 912 M
прав.
1 шт
23
Фиксатор
8E0 837 485 D
X шт
24
Шумоизоляция (самоклеящ.) 'заказ по 6 шт.'
323 863 950
550X250X2
2 шт
25
Гофрированный чехол с каркасом | см. панель иллюстраций:
972-033 | 972-035
26
Пластина | Петля двери | использовать с:
8E0 831 445 E
лев. нижн. | 8E0 831 133 B
1 | 1 шт
(26)
Пластина | Петля двери | использовать с:
8E0 831 446 E
прав. нижн. | 8E0 831 134 B
1 | 1 шт
26A
Кронштейн | Пластина | использовать с:
8E0 831 133 B
лев. нижн. | 8E0 831 445 E
1 | 1 шт
(26A)
Кронштейн | Пластина | использовать с:
8E0 831 134 B
прав. нижн. | 8E0 831 446 E
1 | 1 шт
27
Держатель | с пластиной с резьб. отв.
8E0 802 591
лев. верхн.
1 шт
(27)
Держатель | с пластиной с резьб. отв.
8E0 802 592
прав. верхн.
1 шт
-
Т-образный палец
N 907 508 02
B3X6,6
18 шт
-
Крепёжные детали | Датчик давления | см. панель иллюстраций:
959-030
