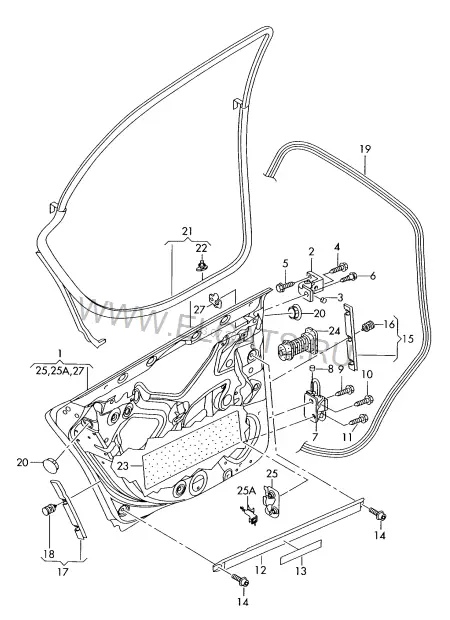

Двери — Audi A4/S4/Avant/quattro 2007: схема и номера деталей | Глав Авто
Запчасти
/
Двери
Audi · Audi A4/S4/Avant/quattro · 2007
Двери
8. Кузов
Детали узла
39
1
Дверь
8E0 833 051 J
лев.
1 шт
(1)
Дверь
8E0 833 052 J
прав.
1 шт
2
Петля двери
8E0 831 401 C
лев. верхн.
1 шт
(2)
Петля двери
8E0 831 402 C
прав. верхн.
1 шт
3
Колпачок
1H0 837 947
чёрный
2 шт
4
Винт с 6-гр.головк.с буртиком
WHT 001 234
M8X20
2 шт
5
Винт с шестигр.гол.(с шайбой)
WHT 001 235
M8X25
2 шт
6
Винт Torx с буртиком
8E0 837 453 A
M8X27
2 шт
7
Петля двери
8E0 833 411 E
лев. нижн.
1 шт
(7)
Петля двери
8E0 833 412 E
прав. нижн.
1 шт
8
Колпачок | Ось петли
8L3 837 947
нижн.
2 шт
9
Винт с 6-гр.головк.с буртиком
WHT 001 234
M8X20
4 шт
10
Винт с внутренним Torx
WHT 001 230
M8X27
2 шт
11
Винт Torx с буртиком
8E0 837 453 A
M8X27
2 шт
12
Брус безопасности | использовать с:
8E0 833 507
слева и справа | 431 819 225
2 | 2 шт
13
Уплотнитель
431 819 225
15X15X1360MM
1 шт
14
Винт с цил. скругл. головкой Torx (с шайбой)
WHT 001 241
M8X14
4 шт
15
Планка-держатель
8E0 833 345
слева спереди
1 шт
(15)
Планка-держатель
8E0 833 346
справа спереди
1 шт
16
Пружинный зажим с прокладкой
8E0 831 719 A
6 шт
17
Планка-держатель
8E0 833 347
слева сзади
1 шт
(17)
Планка-держатель
8E0 833 348
справа сзади
1 шт
18
Пружинный зажим с прокладкой
8E0 831 719 A
4 шт
19
Уплотнитель двери, внутренний | F >> 8E-8-107 000* | F >> 8E-8-801 250*
8E5 833 721 C
слева и справа
2 шт
(19)
Уплотнитель двери, внутренний | F 8E-8-107 001>>* | F 8E-8-801 251>>*
8E5 833 721 F
слева и справа
2 шт
(19)
Уплотнитель двери, внутренний
8E9 833 721 F
слева и справа
2 шт
20
Заглушка
191 971 928
4 шт
21
Уплотнитель двери, наружный
8E0 839 911 N
лев.
1 шт
(21)
Уплотнитель двери, наружный
8E0 839 912 N
прав.
1 шт
22
Фиксатор
8E0 837 485 D
X шт
23
Шумоизоляция (самоклеящ.) 'заказ по 6 шт.' | адаптировать ср-вами сервиса
323 863 950
550X250X2
X шт
24
Гофрированный чехол с каркасом | см. панель иллюстраций:
972-037
25
Пластина | Петля двери | использовать с:
8E0 831 445 E
лев. нижн. | 8E0 831 133 B
1 | 1 шт
(25)
Пластина | Петля двери | использовать с:
8E0 831 446 E
прав. нижн. | 8E0 831 134 B
1 | 1 шт
25A
Кронштейн | Пластина | использовать с:
8E0 831 133 B
лев. нижн. | 8E0 831 445 E
1 | 1 шт
(25A)
Кронштейн | Пластина | использовать с:
8E0 831 134 B
прав. нижн. | 8E0 831 446 E
1 | 1 шт
27
Держатель | с пластиной с резьб. отв.
8E0 802 591
лев. верхн.
1 шт
(27)
Держатель | с пластиной с резьб. отв.
8E0 802 592
прав. верхн.
1 шт
-
Т-образный палец
N 907 508 02
B3X6,6
10 шт
