Жидкостное охлаждение | для а/м с гибридным приводом — Audi A6 Avant 2012: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | для а/м с гибридным приводом
Audi · Audi A6 Avant · 2012

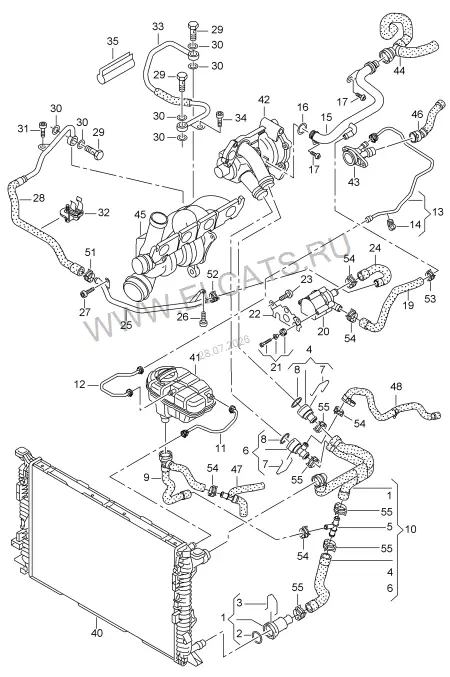

Жидкостное охлаждение | для а/м с гибридным приводом
1. Двигатель, Сцепление
Детали узла
52
1
Муфта, быстродействующая
8R0 122 293 F
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
2 шт
3
Пружинный фиксатор
1J0 121 142
32MM
2 шт
4
Муфта, быстродействующая
8R0 122 293 E
Зд Вх
1 шт
5
Патрубок
N 906 929 01
32X20X32
1 шт
6
Муфта, быстродействующая
8K0 122 293 H
Зд Нж
1 шт
7
Пружинный фиксатор
4E0 121 142
38MM
2 шт
8
Уплотнительное кольцо
4E0 121 666
38X4
2 шт
9
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 109 J
1 шт
10
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 101 R
Нап./об. маг.
1 шт
11
Вентиляционная трубка | D >> - 16.06.2014
4G0 121 081 BL
слева спереди
1 шт
(11)
Вентиляционная трубка | D - 16.06.2014>>
4G0 121 081 DB
слева спереди
1 шт
12
Вентиляционная трубка | D >> - 16.06.2014
4G0 121 081 BN
справа спереди
1 шт
(12)
Вентиляционная трубка | D - 16.06.2014>>
4G0 121 081 DC
справа спереди
1 шт
13
Вентиляционная трубка | D >> - 16.06.2014
4G0 121 081 BM
справа сзади
1 шт
(13)
Вентиляционная трубка | D - 16.06.2014>>
4G0 121 081 DA
справа сзади
1 шт
14
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
1 шт
15
Трубопровод системы охлаждения
06H 121 065 E
1 шт
16
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
17
Винт с цил. гол. с бурт., Torx
N 910 098 01
M6X12
2 шт
19
Шланг системы охлаждения
06H 121 057 AP
1 шт
20
Дополнительный насос ОЖ | использовать с: | использовать для:
06D 121 601
PIERBURG | 06H 121 079 R | 056 121 012 A
1 шт
21
1 к-т элементов крепления
5N0 198 093
1 шт
22
Кронштейн дополнительного насоса ОЖ | использовать для:
06H 121 079 D
059 121 012 A
1 шт
(22)
Кронштейн дополнительного насоса ОЖ | использовать для:
06H 121 079 R
BUEHLER | 06D 121 601 | 06D 121 601 B
1 шт
23
Винт с цилиндрической головкой с внутренним многогранником
N 105 724 03
M8X16
2 шт
24
Шланг системы охлаждения
06H 121 057 S
1 шт
25
Трубопровод системы охлаждения
06H 121 085 H
1 шт
26
Призон. саморез со скругл.гол.
N 107 214 01
6X16-Q
1 шт
27
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
1 шт
28
Трубопровод системы охлаждения
06H 121 492 D
Обрат. магист.
1 шт
29
Пустотелый болт
06A 145 541 J
M14X26
3 шт
30
Манжетное уплотнение
N 013 814 9
14,2X17,9X1,5
6 шт
31
Винт с цилиндрической головкой с внутренним шестигранником
N 106 192 01
M6X15
1 шт
32
Держатель
06H 115 261 H
1 шт
33
Трубопровод системы охлаждения
06H 121 497 B
Напор. магист.
1 шт
34
Винт с цилиндрической головкой с внутренним шестигранником
N 106 192 01
M6X15
1 шт
35
Теплоизоляция | использовать для:
06H 133 833
06H 121 497 B
1 шт
40
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-073
41
Расширительный бачок | см. панель иллюстраций:
121-073
42
Термостат | см. панель иллюстраций:
121-004
43
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-004
44
Шланг системы охлаждения | см. панель иллюстраций:
819-070
45
Турбонагнетатель | см. панель иллюстраций:
145-013
46
Шланг системы охлаждения | см. панель иллюстраций:
819-070
47
Трубопровод системы охлаждения | см. панель иллюстраций:
121-036
48
Шланг системы охлаждения | см. панель иллюстраций:
121-036
51
Пружинный хомут
N 909 264 01
19X12
X шт
52
Пружинный хомут
06B 145 917 A
21X12
X шт
53
Пружинный хомут
N 906 869 02
23X12
X шт
54
Пружинный хомут
N 906 870 01
27X12
X шт
55
Пружинный хомут
N 906 872 01
40X12
X шт
