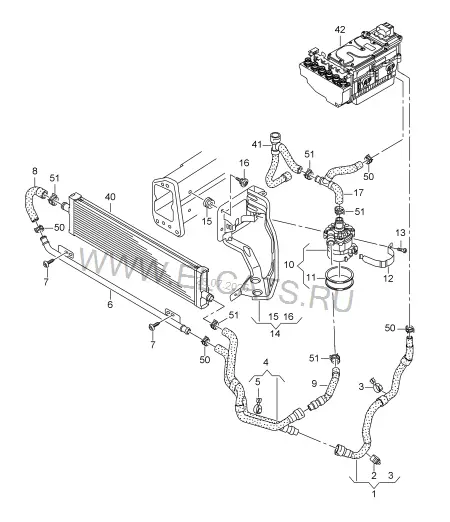

Жидкостное охлаждение | для а/м с гибридным приводом — Audi A6 Avant 2012: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | для а/м с гибридным приводом
Audi · Audi A6 Avant · 2012
Жидкостное охлаждение | для а/м с гибридным приводом
1. Двигатель, Сцепление
Детали узла
22
1
Шланг ОЖ с быстроразъёмной муфтой
4G0 145 920 R
1 шт
2
Фиксатор
1C0 422 705 A
1 шт
3
Двойной зажим
N 107 882 01
1 шт
4
Шланг ОЖ с быстроразъёмной муфтой
4G0 145 920 P
Нап./об. маг.
1 шт
5
Двойной зажим | имеется в позиции:
4
6
Трубопровод системы охлаждения
4G0 121 070 K
передн.
1 шт
7
Призон. саморез со скругл.гол.
N 107 214 01
6X16-Q
2 шт
8
Шланг системы охлаждения
4G0 145 923 Q
1 шт
9
Шланг ОЖ с быстроразъёмной муфтой
4G0 145 920 Q
1 шт
10
Насос системы охлаждения
8K0 965 567 B
слева снаружи
1 шт
11
Упор | имеется в позиции:
4F0 133 567
8
1 шт
12
Кронштейн дополнительного насоса ОЖ
4G0 145 896 D
1 шт
13
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
1 шт
14
Держатель
4G0 145 879 E
слева спереди
1 шт
15
Втулка
867 129 669
3 шт
16
Дистанционная втулка с винтом с цил. головкой с буртиком
3C0 145 830
3 шт
17
Шланг системы охлаждения
4G0 145 919 H
1 шт
40
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-073
41
Шланг системы охлаждения | см. панель иллюстраций:
121-035
42
Блок силовой и управляющей электроники электропривода | см. панель иллюстраций:
907-080
50
Пружинный хомут
N 906 869 02
23X12
X шт
51
Пружинный хомут
N 906 870 01
27X12
X шт
