Подвеска | Амортизатор | Стабилизатор — Seat Alhambra 2001: схема и номера деталей | Глав Авто
Запчасти
/
Подвеска | Амортизатор | Стабилизатор
Seat · Alhambra · 2001

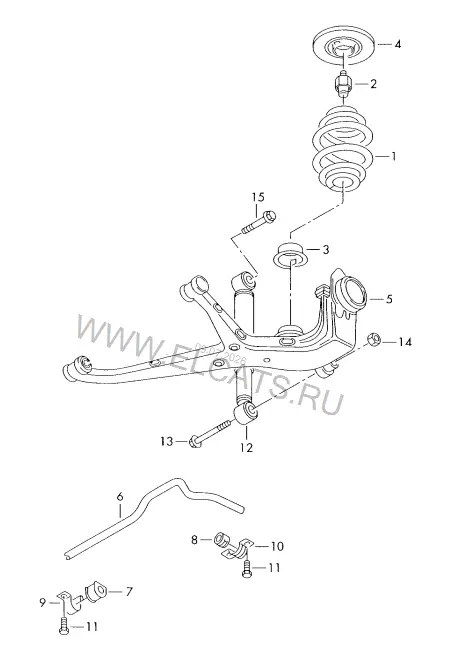

Подвеска | Амортизатор | Стабилизатор
5. Задняя ось
Детали узла
45
1
Пружина | F >> 7M-1-508 500* | 1 цветная метка
7M0 511 115 AL
синий
2 шт
(1)
Пружина | F 7M-1-508 501>>* | 1 цветная метка
7M0 511 115 AH
фиолетов.
2 шт
(1)
Пружина | F >> 7M-1-508 500* | 2 цветные метки
7M0 511 115 AM
синий
2 шт
(1)
Пружина | F 7M-1-508 501>>* | 2 цветные метки
7M0 511 115 AJ
фиолетов.
2 шт
(1)
Пружина | F 7M-1-508 501>>* | 2 цветные метки
7M0 511 115 AM
синий
2 шт
(1)
Пружина | для спортивной подвески | 1 цветная метка | 1 цветная метка
7M0 511 115 AE
желт. | бел.
2 шт
(1)
Пружина | для спортивной подвески | 2 цветные метки | 1 цветная метка
7M0 511 115 AF
желт. | бел.
2 шт
(1)
Пружина | для а/м с пакетом для плохих дорог | 1 цветная метка
7M0 511 115 AH
фиолетов.
2 шт
(1)
Пружина | для а/м с пакетом для плохих дорог | 2 цветные метки
7M0 511 115 AJ
фиолетов.
2 шт
(1)
Пружина | F >> 7M-1-508 500* | 1 цветная метка
7M0 511 115 AL
синий
2 шт
(1)
Пружина | F 7M-1-508 501>>* | 1 цветная метка
7M0 511 115 AH
фиолетов.
2 шт
(1)
Пружина | F >> 7M-1-508 500* | 2 цветные метки
7M0 511 115 AM
синий
2 шт
(1)
Пружина | F 7M-1-508 501>>* | 2 цветные метки
7M0 511 115 AJ
фиолетов.
2 шт
(1)
Пружина | F 7M-1-508 501>>* | 2 цветные метки
7M0 511 115 AM
синий
2 шт
(1)
Пружина | F >> 7M-1-508 500* | 3 цветные метки
7M0 511 115 AN
синий
2 шт
(1)
Пружина | F 7M-1-508 501>>* | 3 цветные метки
7M0 511 115 AK
фиолетов.
2 шт
(1)
Пружина | F 7M-1-508 501>>* | 3 цветные метки
7M0 511 115 AN
синий
2 шт
(1)
Пружина | для а/м с пакетом для плохих дорог | 1 цветная метка
7M0 511 115 AH
фиолетов.
2 шт
(1)
Пружина | для а/м с пакетом для плохих дорог | 2 цветные метки
7M0 511 115 AJ
фиолетов.
2 шт
(1)
Пружина | для а/м с пакетом для плохих дорог | 3 цветные метки
7M0 511 115 AK
фиолетов.
2 шт
2
Упор
7M3 501 191 B
2 шт
3
Колпачок
7M0 511 143 B
нижн.
2 шт
4
Подкладка
7M0 511 147
верхн.
2 шт
(4)
Подкладка
7M0 511 149
верхн.
2 шт
5
Pычаг подвески | см. панель иллюстраций:
501-010
6
Стабилизатор
7M0 511 409 B
21MM
1 шт
(6)
Стабилизатор
7M0 511 409 D
23MM
1 шт
(6)
Стабилизатор
7M0 511 409 D
23MM
1 шт
(6)
Стабилизатор | для спортивной подвески
7M0 511 409 D
23MM
1 шт
(6)
Стабилизатор
7M0 511 409 B
21MM
1 шт
(6)
Стабилизатор
7M0 511 409 D
23MM
1 шт
(6)
Стабилизатор
7M0 511 409 D
23MM
1 шт
7
Резиновая опора | для стабилизатора:
7M0 511 413 A
20,6MM | 7M0 511 409 B
2 шт
(7)
Резиновая опора | для стабилизатора:
7M0 511 413 B
22,6MM | 7M0 511 409 D
2 шт
8
Резиновая опора | для стабилизатора:
7M0 511 414 B
20,6MM | 7M0 511 409 B
2 шт
(8)
Резиновая опора | для стабилизатора:
7M0 511 414 C
22,6MM | 7M0 511 409 D
2 шт
9
Хомут
7M0 511 417 A
внутрен.
2 шт
10
Хомут
7M0 511 418 A
наружн.
2 шт
(11)
Винт с 6-гр.головк.с буртиком
N 019 533 10
M8X20
6 шт
12
Газонаполненный амортизатор
7M3 513 031 B
2 шт
(12)
Газонаполненный амортизатор | для спортивной подвески
7M0 513 031 J
2 шт
(12)
Газонаполненный амортизатор | для а/м с пакетом для плохих дорог
7M0 513 031 M
2 шт
13
Винт с шестигр.гол.(с шайбой)
N 906 568 01
M14X1,5X120
2 шт
14
Шестигранная гайка с буртиком
N 102 403 04
M14X1,5
2 шт
15
Винт с 6-гр.головк.с буртиком
N 102 622 02
M12X1,5X70
2 шт
