Вал привода задней оси, из 2 частей, с промежут. опорой — Seat Alhambra 2001: схема и номера деталей | Глав Авто
Запчасти
/
Вал привода задней оси, из 2 частей, с промежут. опорой
Seat · Alhambra · 2001

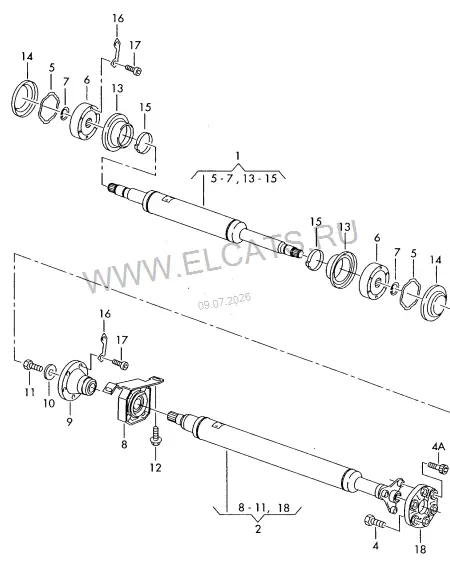

Вал привода задней оси, из 2 частей, с промежут. опорой
5. Задняя ось
Детали узла
19
1
Вал привода задней оси
7M3 521 102
873MM | передн.
1 шт
2
Вал привода задней оси
7M3 521 103 B
1570MM | задн.
1 шт
4
Винт с двенадцатигр. головкой
N 905 897 02
M10X45
3 шт
4A
Винт с двенадцатигр. головкой
N 905 897 02
M10X45
3 шт
5
Уплотнитель
701 521 142
2 шт
6
не является запчастью
7
Стопорное кольцо
N 012 425 1
25X1,2
2 шт
8
Промежуточная опора
7M0 521 351 B
1 шт
9
Фланец приводного вала
7M0 521 371 B
1 шт
10
Подкладная шайба
7M0 521 382 A
10,5X32X3,5
1 шт
11
Винт с шестигранной головкой
N 010 254 14
M10X25
1 шт
12
Винт с шестигр.гол.(с шайбой)
N 905 202 01
M8X20
2 шт
13
Уплотнительный колпачок
701 521 391
2 шт
14
Уплотнительный колпачок
7M0 521 393
2 шт
15
Хомут для шланга
701 521 397
2 шт
16
Подкладная пластина
1J0 407 357 A
6 шт
17
Винт с цилиндрической головкой с внутренним шестигранником | F >> 7M-2-504 900*
N 014 715 4
M8X45
12 шт
(17)
Винт с цилиндрической головкой с внутренним многогранником | F 7M-2-504 901>>*
N 911 082 01
M8X48
12 шт
18
Упругая муфта
7M3 521 403 A
задн.
1 шт
